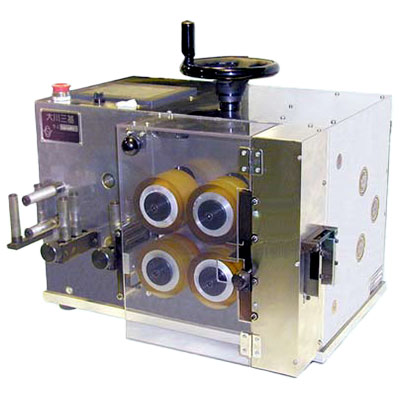

シンプルカッターシリーズ SA-381PC/SA-382/SA-382W大川三基
| SA-381PC | SA-382 | SA-382W |
 |
 |
 |
シンプルカッターシリーズ
SA-381PC/SA-382/SA-382W
強力なパワーで太物ケーブルも楽々カットします。
- 4ローラー駆動送りにより、軟硬材の電線や凹凸の電線で正確に測長します。
- 操作画面は、タッチパネルにより、設定が誰にも簡単にできます。
- 電線を引っ張る力は最大約30kgで、太い電線でも容易に対応できます。
- 多彩な運転モードでニーズに合った運転方法を選択できます。
- 外部PCよりコントロール可能。
- 標準仕様の『SA-381PC（シンプルカッター2）』と測長精度±0.2%の高精度を誇り、自動開閉式ローラーを採用した『SA-382（高精度シンプルカッター）』の2タイプからお選びいただけます。
- タッチパネル方式で各種設定も容易にできます。
■仕様
| 品名 | シンプルカッター2 | 高精度シンプルカッター | シンプルカッターワイド | |
|---|---|---|---|---|
| 型式 | SA-381PC | SA-382 | SA-382W | |
| 操作方法 | 対話型タッチパネル方式 | |||
| 適用電線 | 最大外径30mm、幅45mm | 最大外径35mm、幅45mm | 最大外径φ35：最大幅100m | |
| 送り速度 | 0.1～2.0m/秒 | 0.1～2.0m/秒 | ||
| 加減速時間 | 0.4～5.0秒 | 0.1～9.9/秒 | ||
| 最大切断長 | 210,000mm(210m) | 3,000,000mm(3,000m) | ||
| 切断数 | 1～9999本 | |||
| メモリー数 | 通常運転：50件、連続運転10件、口出運転50件 | |||
| 自動運転モード | 通常運転、連続運転、口出運転、ポイントスタート運転、スリットフラット運転(SA-382W) | |||
| パソコン通信 | RS232Cコネクタ装備、 「SA-381/PC型通信システム」アプリケーション付属(Windoes EXCELファイル)、 9ピン(メス-メス)クロスケーブル付属 |
|||
| 測長方式 | サーボモーターの パルス数 |
測長ローラーの エンコーダパルス数 |
ACサーボモータと 外部エンコーダ |
|
| 測長精度※1 | ±0.2% | ±0.2% | ±0.2% | |
| 最大 切断力 |
カッター歯車比 | 仕様に合わせて選択 | 仕様に合わせて選択 | － |
| 1/1(高速仕様) | 133kg(IV32sq：WL系100sq) | － | IV系60sq,WL系150sq | |
| 1/1.4(標準仕様) | 267kg(IV60sq：WL系150sq) | 520kg(IV100sq：WL系200sq) | － | |
| 1/2(高トルク仕様) | 534kg(IV100sq：WL系200sq) | 740kg(IV150sq：WL系250sq) | － | |
| 最大 加工 能力 |
1/1(高速仕様) | 1M→2033本/時、3M→1232本/時 | － | － |
| 1/1.4(標準仕様) | 1M→1457本/時、3M→994本/時 | 1M→1001本/時、3M→758本/時 | ||
| 1/2(高トルク仕様) | 1M→980本/時、3M→746本/時 | 1M→883本/時、3M→688本/時 | ||
| 入出力信号 | 非常停止入出力、 再スタート入力、 口出運転出力 |
非常停止入出力、 再スタート入力、 口出運転出力、 ローラー回転中出力 |
非常停止入力、 ポイント出力、 ローラー回転出力、 自動運転中出力 |
|
| 外形寸法 | W470×D365×H345mm | W560×D450×H440mm | W560×D500×H440mm | |
| 重量 | 約60kg | 約70kg | 約80kg | |
| 電源 | 単相100V/400W 7A | 単相100V/450W 7A | 単相100V 7A | |
※1.メーカー標準サプライ装置使用時。
