計尺巻取切断機 SA-520/SA-521
計尺・巻取・切断がそれぞれ独立してユニット化。現在お使いの設備との組み合わせが可能！
OSTA Model
品名：計尺巻取切断機
型式：SA-520/SA-521
メーカー名：大川三基

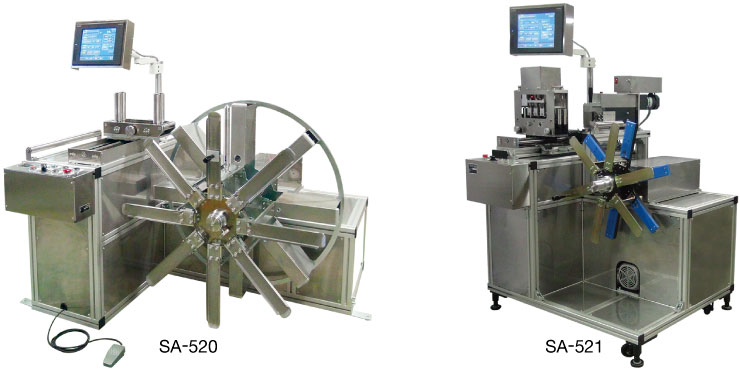

SA-520
※写真は別売の巻取パラソルが付いてる状態

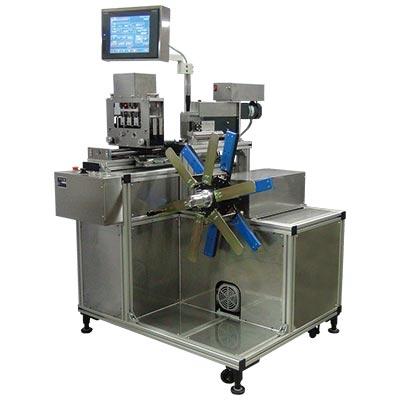

SA-521
※写真は別売の巻取パラソルが付いてる状態
製品説明
- 整列巻、レコード巻、8の字巻、クロス巻を1台で実現。
- トラバーサーとエンコーダー式ベルト計尺機能が一体のため、整列に巻取りながら計尺が可能。
- 設定した長さと実際に計尺した長さの違いは、補正値を設定することで解消できます。
- 巻取トルクと巻取速度調整ボリュームで実態に則した巻取を提供。
- 切断ユニットは定位置（最奥）になければ、巻取動作を行わない等、安全に配慮した機構です。
巻き取りパラソルは別売りです。
パラソルのサイズについては「巻き取りパラソル PR（別売）」をご参照ください。それ以外のパラソルについては、お問い合わせください。
仕様
| 型式 | SA-520 | SA-521 | ||
|---|---|---|---|---|
| タイプ | 600型 | 900型 | 600型 | 900型 |
| 適用電線サイズ | 外径φ35mm以下 | |||
| 芯線サイズ | IV系60sq以下、WL1系200sq以下 | |||
| 適用パラソルサイズ/ 巻取幅 |
標準型パラソル「巻き取りパラソル PR（別売）」表を参照
またはユーザー仕様で製作 |
|||
| 巻取軸回転速度 | 6～100rpm | |||
| トラバーサー移動量 | 0～230mm | |||
| ピッチ量 | 0.00mm～200.00mm（巻取り軸一回転あたりの移動量） | |||
| 切断長 | なし ＊1 | 1mm～1,000,000mm（1,000m） | ||
| 補正値設定 | なし | ±9.99999% （電線の延びによる誤差の補正は不可） |
||
| 計尺方式 | なし ＊2 | カッターユニットによる半自動切断 | ||
| 切断方式 | なし ＊1 | ベルト式エンコーダー | ||
| 制御及び操作 | 押釦、PLC制御及びタッチパネル、外部信号（減速・停止） | |||
| メモリ機能 | 最大100件 | |||
| 外寸 （幅×奥行×高さ）mm |
1030× 960× 1600 |
1030× 960× 1600 |
1030× 960× 1600 |
1330× 960× 1600 |
| 質量（パラソルを除く） | 210kg | 320kg | 240kg | 360kg |
| 電源 | 三相200V 10A | |||
＊1：カッターユニットを取り付ければ、SA-521と同仕様。
＊2：外部信号で減速停止が可能。
※ツバ径が600mmを超える場合、機械本体は900型となります。
