ボビンフィーダー RS-01JEI


※後継品は「ボビン巻電線供給機 RS-01G」となります。

RS-01 テンションを軽減する長いリードを持ち加工精度の向上に寄与。

販売終了

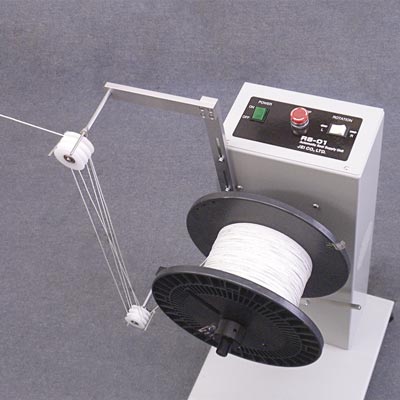

ボビンフィーダー

RS-01


テンションを軽減する長いリードを持ち加工精度の向上に寄与。

  • ボビン巻き電線をそのままセットするだけで機器に同調した供給ができます。
  • 機器までの長いリードがテンションを軽減し、機器・フィーダーにかかる負荷を取り除きます。
RS-01 RS-01

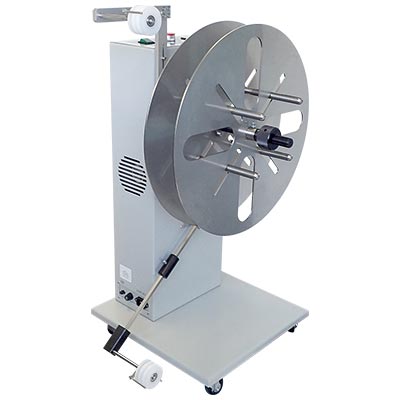

■オプション「束線用オプション」

RS-01 オプション「束線用オプション」 RS-01 オプション「束線用オプション」

型式 RS-01
動力 SF-JR 200W4P200V(三菱モーター)
制御 FD-D710W-0.2k(三菱インバーター)
入力 AC100V、AC200V 出荷時選定
主軸回転速度 スイングアームに連動したボリュームで無段階自動運転
出荷時 主軸回転数最大 300 RPM
※インバーター調整で加速、減速、MAX回転数調整可
非常停止 非常停止SW操作時 モーター停止 スイングアーム上限時 モーター停止
信号 非常停止時 本機から無電圧接点出力
ボビン重量 20kg
本体寸法 W400×D400×H730(mm)
本体重量 28kg

電線径、線材加工機の条件に合わせ上部プーリー追加、プーリー径・プーリー個数変更いたします(オプション)。
標準プーリー以外も制作致します。
