片開き圧着工具用 卓上型サーボ圧着機 PSA-TP03

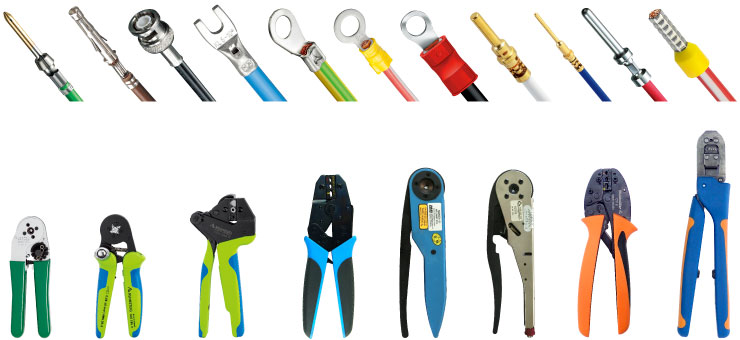

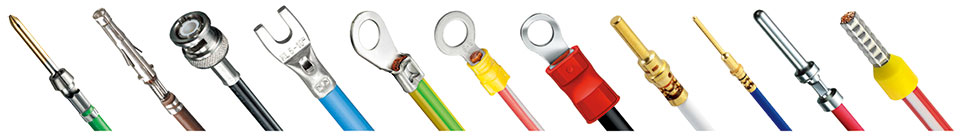

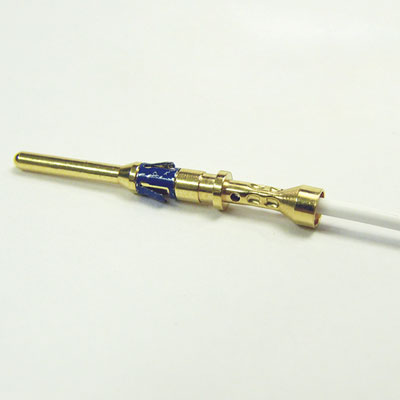

片開き圧着工具用 卓上型サーボ圧着機 PSA-TP03 4インデント・フェルール圧着・ダイス交換式等の手動工具をセットし、 コンタクト・フェルール・絶縁端子・裸端子・スリーブ等 様々な端子の圧着を行います。

片開き圧着工具用
卓上型サーボ圧着機

PSA-TP03


4インデント・フェルール圧着・ダイス交換式等の手動工具をセットし、 コンタクト・フェルール・絶縁端子・裸端子・スリーブ等 様々な端子の圧着を行います。


片持ち圧着工具に特化した専用機。
手動ではカシメ固い圧着工具・端子を機械に装着して簡単ラクラク圧着!

シンプルなリールの取付と自動圧着位置検出システムで 誰でも簡単にセットアップがでます。


  • 操作はタッチパネル。
  • 本体の縦置き・横置きのどちらの設置使用も可能。
  • 安全カバーを設置しないと動作しません。
  • ツール交換は、工具不要。

※写真は安全カバー付き、横置きです。

片持ち圧着工具に特化した専用機

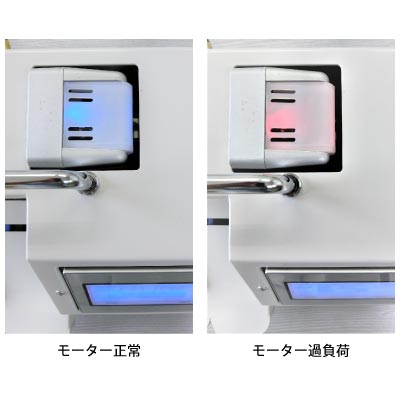

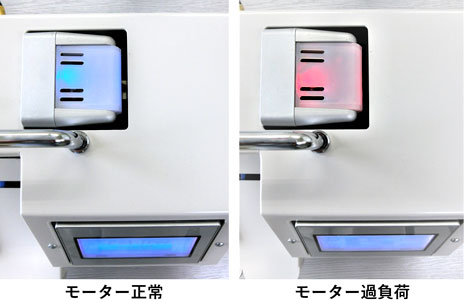

工具のグリップラバーを外すだけで設置可能。棒端子およびフェルール等の4インデント(4方向からのかしめ)工具に限定し、さらにDMC・Harting・Rennsteig・WAGO の片持ちタイプの工具に対応しております。 交換作業も容易で、生産性のさらなる向上が見込めます。セット後はスタートボタンを押すだけです。工具や本体に過負荷がかかった場合、自動でストップし工具を壊しません。

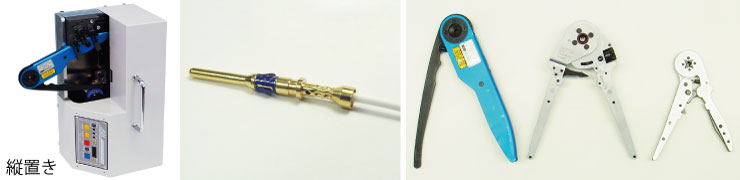

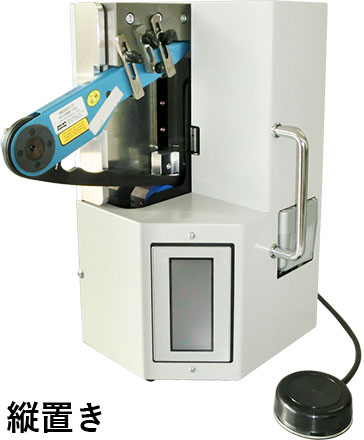

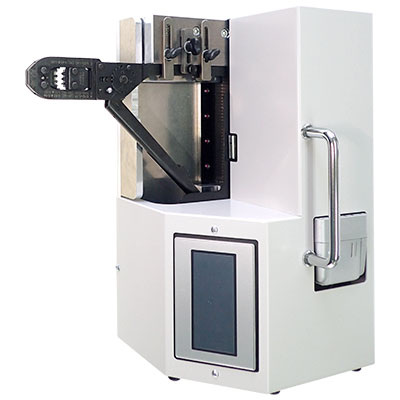

縦置き"
サーボ圧着機説明詳細

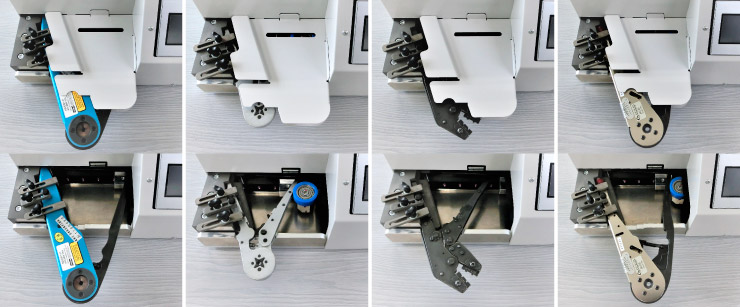

■工具取付例

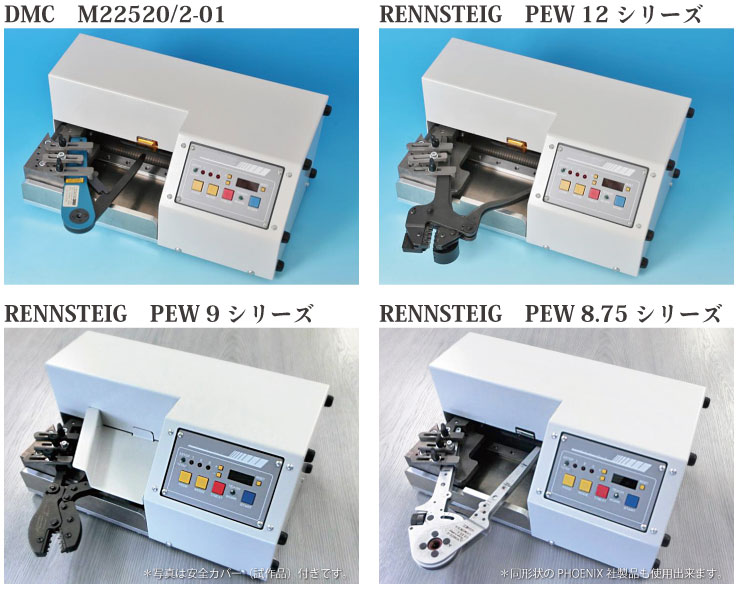

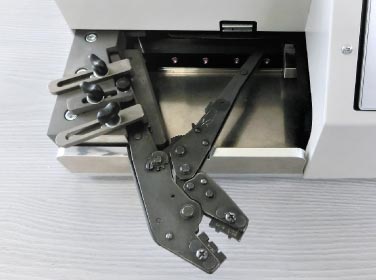

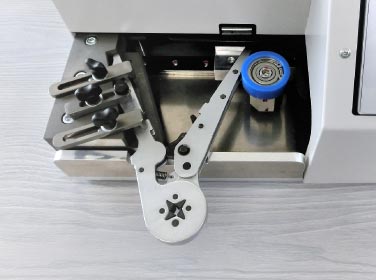

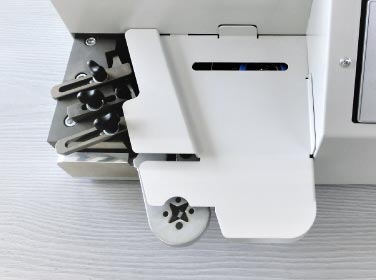

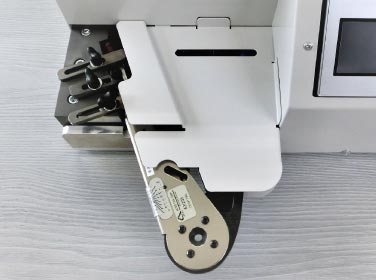

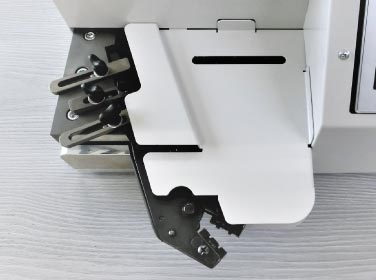

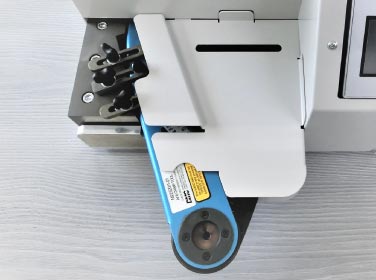

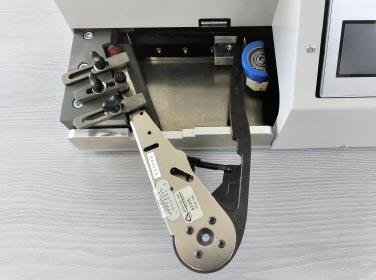

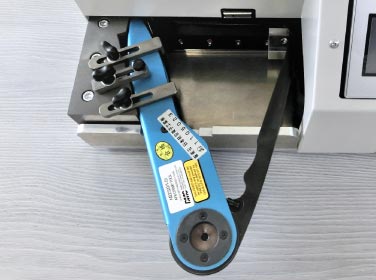

工具、安全カバー取付例

※PSA-TP03の写真は準備中です。下記写真は旧モデルPSA-03に工具を取り付けた様子です。

工具取付例

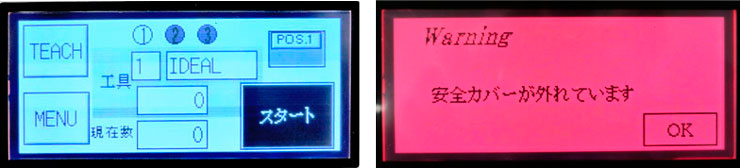

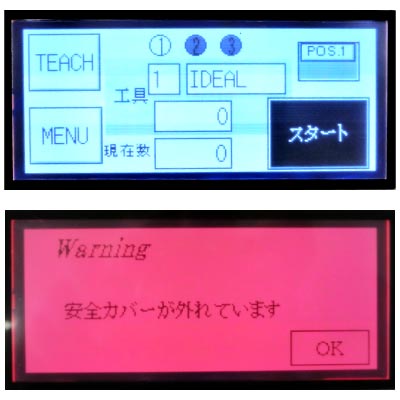

■タッチパネル

タッチパネル

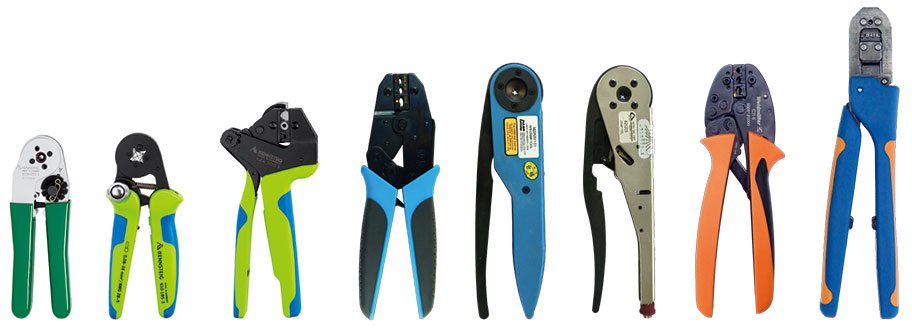

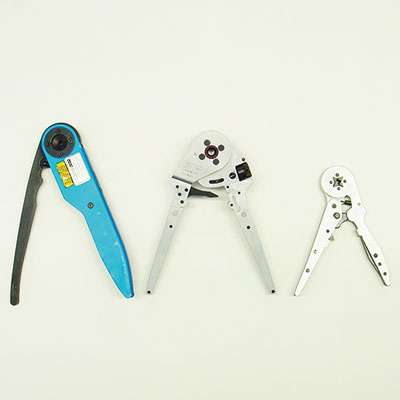

■対応ハンドツール

メーカー 品番
DMC M22520/1-01
DMC M22520/2-01
M22520/7-02
RENNSTEIG PEW8.75
PEW8.75-3
RENNSTEIG PEW8.84
PEW8.86 等
RENNSTEIG PEW12シリーズ
RENNSTEIG PEW9シリーズ
WAGO Variocrimp 4
HARTING 621205
HARTING 09 99 000 0620

※ハンドツールの適合判定は事前にお問い合わせ下さい(一部改造を要す場合がございます)。

※上記以外のハンドツールについてはお問い合わせ下さい。


■仕様

型式 PSA-TP03
品名 卓上型サーボ圧着機
電源 AC100V~220V(±10%) / 200VA : ヒューズ 250V-5A (φ5×20mm)
定格出力 最大 100W
寸法 本体:巾361.2×奥行208.2×高178.6(ゴム足高さ8㎜・取手高さ40㎜含まず)
重量 本体のみ 約11.1㎏(安全カバー含む*圧着工具含みません)
使用環境温度 / 湿度 10°C~40°C/ 85%以下 但し、結露なきこと
最大加工速度 参考 DMC M225201/01 2POS.スタート時の圧着までにかかる時間 : 約0.9秒
※使用端子サイズおよび各種条件設定(例:タイマー)により異なります。
適応圧着電線 4sqまで ※ハンドツールの使用基準に従い、目的外使用の場合は不適合とします。
主な機能 ラチェット解除押当てトルク調整(ペンチ交換時のみ)
POS.1/POS.2 スタート位置切替
圧着時間/圧着速度/圧着トルク/
圧着位置追込み調整
標準:横置き(縦置き可)
ツール別カウント履歴(3種)
ローラーオフセット位置調整
過負荷時自動停止
付属品 汎用安全カバー/フットスイッチ/電源コード(3M)取扱説明書(日本語のみ)

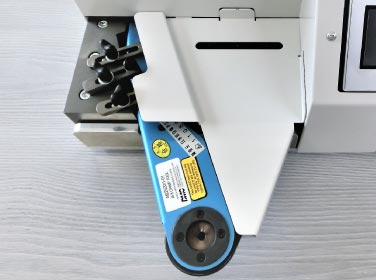

特注対応 汎用安全カバーを使用しない場合、専用設計(特注)を承ります。 ※安全カバーを設置しないと作動しません。
圧着工具をお預かりして専用カバーの製作も可能です。 圧着工具のフレームに対応した専用の固定パーツの製作など。
