卓上型サーボ圧着機 PSA-01

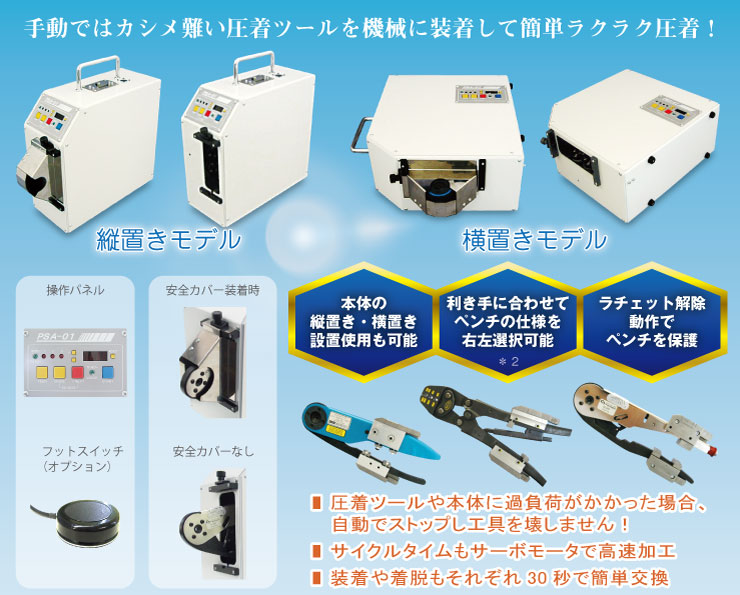

アサヒ精機のPSA-01卓上型サーボ圧着機は圧着ツールを機械に装着して簡単ラクラク圧着。

卓上型サーボ圧着機

PSA-01


圧着ツールを機械に装着して簡単ラクラク圧着。

  • 圧着ツールや本体に過負荷がかかった場合、自動でストップしツールを壊しません。
  • 圧着タイムもサーボモータで最速1秒。
  • 装着や着脱もそれぞれ30秒で簡単交換。
  • ペンチのラチェット解除動作でペンチを保護します。
  • 本体の縦置き・横置きのどちらの設置使用も可能。
  • 作業者の利き手に合わせてペンチの右左仕様を選択できます。※2
サーボ圧着機説明詳細

■主な機能

  • 1STEP/2STEP切替スイッチ
  • スタート位置追い込み
  • 一時停止位置追い込み
  • 圧着位置追い込み
  • 過負荷エラー表示

■仕様

品名 卓上型サーボ圧着機
型式 PSA-01
電源 100V~240V 国内/海外※1
消費電力 最大 160W
寸法 本体:巾148.5×奥行341.2×高310mm(取手含む高さ373.5mm)
重量 本体のみ 11.0kg(ペンチ・安全カバーは含まず)
最大圧着能力 約65kg
使用環境温度 10~40°C
使用環境湿度 85%以下 但し、結露なきこと
最大加工速度 約 2.00秒/1本(電線を挿入して引き抜くことができるまでの時間)
適応圧着電線 6sqまで
対応ペンチ DMC/HARTING/ILME/RENNSTEIG/AMP/JST/MOLEX/ニチフ など※2

※1:電源コードは国内用(7A125V)海外用(10A250V)をご使用ください。

※2:ペンチの機構・サイズにより装着できないものがあります。

※3:アダプターは左右共通ではありません。左右別々のアダプターが必要となります。


■別売オプション

  • フットスイッチ
