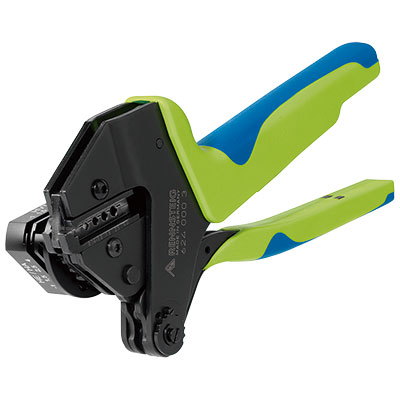

マルチクリンプシステム PEW12RENNSTEIG

RENNSTEIGのマルチクリンプシステム PEW12。独自の垂直圧着機工で均等な圧着。

マルチクリンプシステム

PEW12


独自の垂直圧着機工で均等な圧着。


  • 工具本体は共通で、豊富なダイスの交換で、様々なコネクター、端子の圧着が可能です。また、別売のロケーターの使用で、より正確な圧着が可能です。

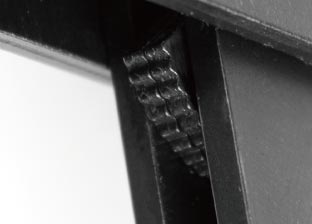

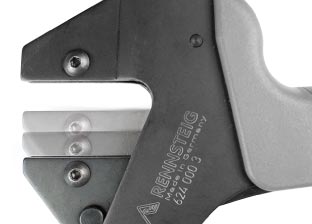

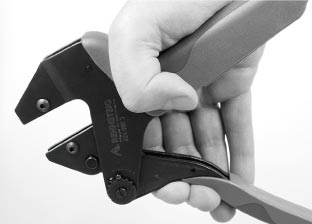

  • ダイスを垂直に移動圧着する独自機構により、従来工具に比べ少ない握力で最適な圧着トルクをかけられます。また、ラチェット機構により、確実な圧着トルクが得られます。
  • 標準は研磨仕上げ。オプションでクローム仕上げ本体が選べます。
マルチクリンプシステム PEW12のご紹介


工具本体
ダイス
ロケーター
収納ケース
テーブルマウント
工具本体

+

ダイス

+

ロケーター

+

収納ケース

+

テーブルマウント

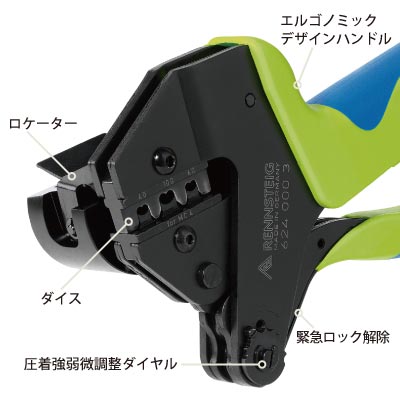

ダイスを垂直に移動圧着で、均等で正確な圧着が可能なヘビーデューティーなボディーです。 交換可能で、あらゆる端子、コネクターに対応する豊富なラインアップ。 交換可能で、より精度の高い圧着を可能にします。 工具、ダイス(7個)、ロケーター(4個)を収納出来ます。※調整工具付属です。 作業台の上に工具を設置できるスタンドです。

■工具仕様

タイプ 品名 型式 サイズ 重量

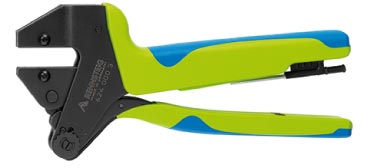

標準 標準工具本体(研磨仕上げ) T6240003 L200mm 560g

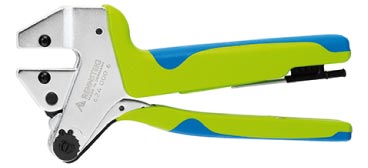

オプション クローム仕上げ本体 T6240006 L200mm 560g
収納ケース+標準工具本体 T6241013 265×220×50mm 約1kg
収納ケース+クローム工具本体 T6241016 265×220×50mm 約1kg
収納ケースのみ T62410100 265×220×50mm 360g
テーブルマウント T624400983 190×65×50mm 380g

※ PEW12用のダイス一覧表ご参照ください。ダイスは付属しておりませんので、必ずダイスを別途ご購入ください。

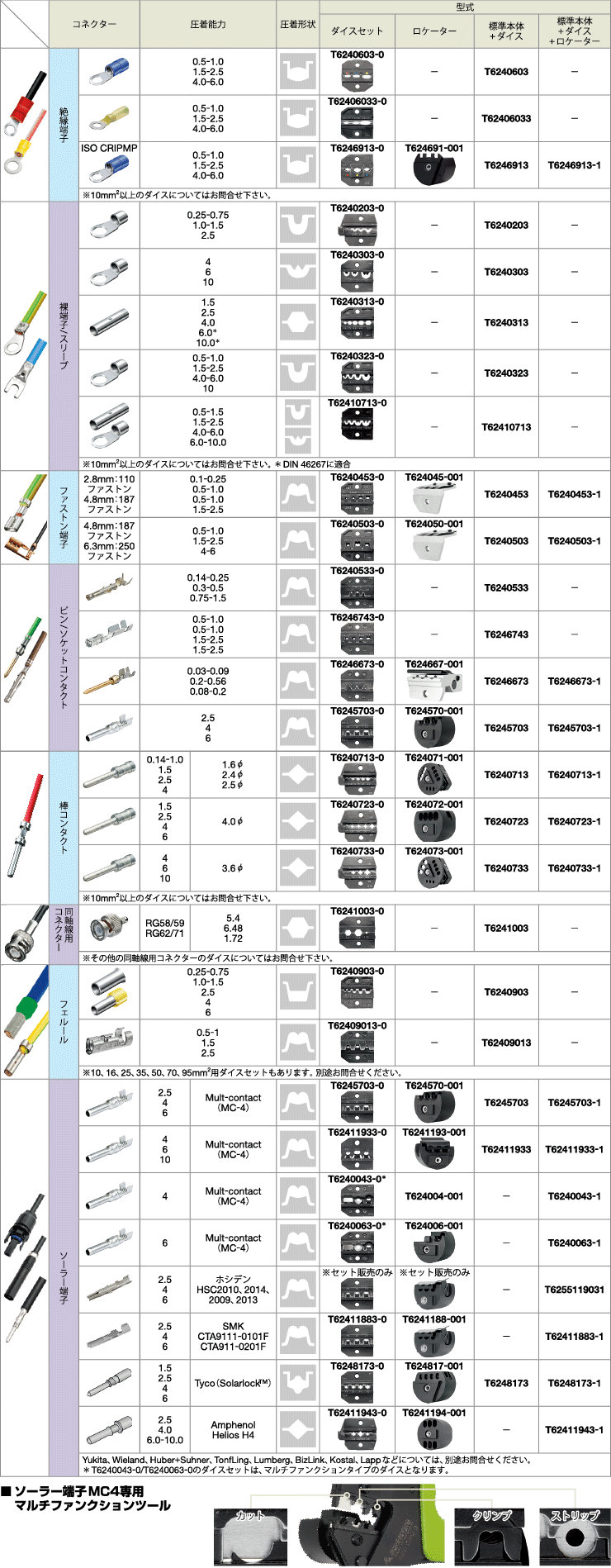

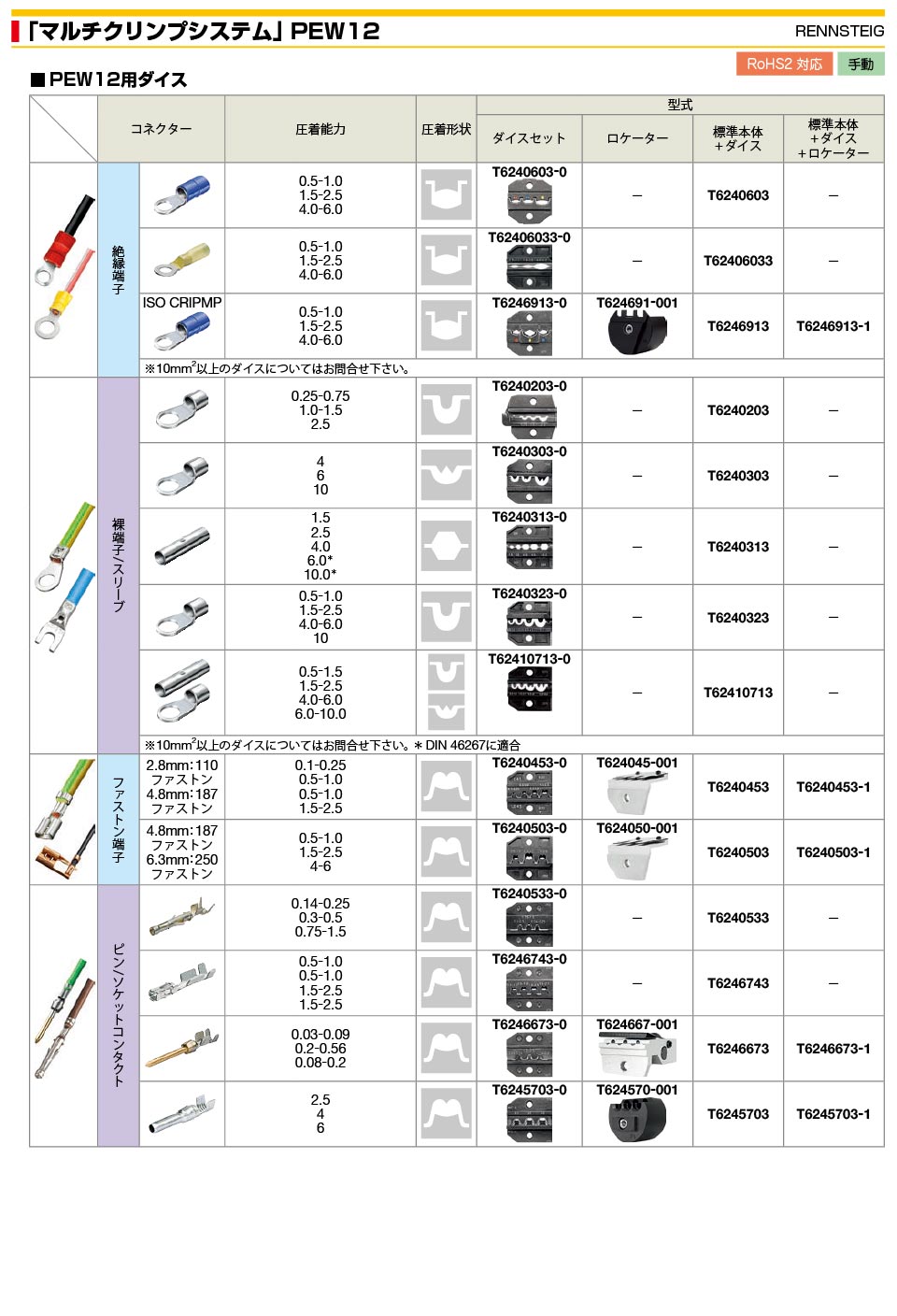

■PEW12用ダイス一覧表

※下記、表の画像をクリックするとpdfが開きます。
