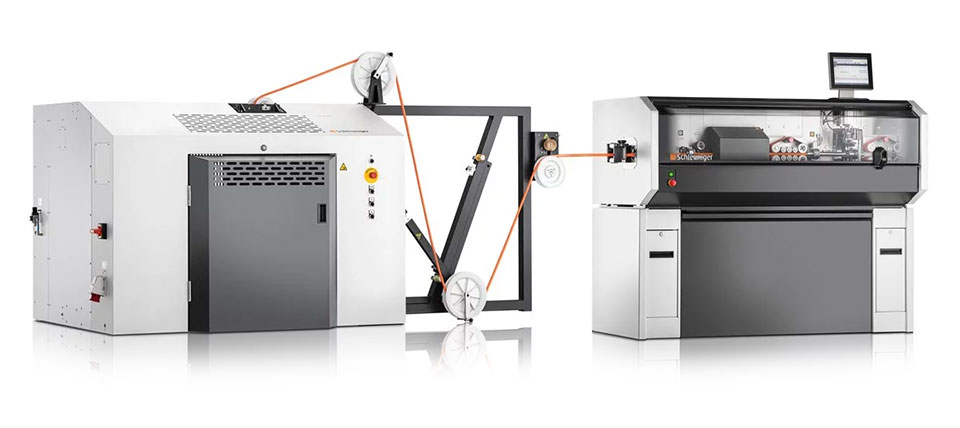

全自動ケーブル切断・ストリップ装置 MS9680【MegaStrip 9680】
自動カット＆ストリップマシンで、外径が最大35mmの単芯・多芯ケーブルシールド線を加工します。
MegaStrip 9680
品名：全自動ケーブル切断・ストリップ装置
型式：MS9680 M/MR
メーカー名：Schleuniger
RoHS2対応
製品説明
- Mバージョン…自由度の高いプログラム可能なカッターヘッドを装備。
- MRバージョン…精密なシールド切断のための追加の回転刃ユニットを搭載。
- 断面が最大120mm² またはオプションにより240～300mm² の断面まで、ディスクリートワイヤー・シールドケーブル、および複雑な多芯線アプリケーションを1つの自動操作で加工できます。
- オプションで導体接触検知機能[SmartDetect]が装備可能。
- 各機種の詳細オプション仕様等はお問い合わせください。
- デュアルモジュール式マシンモデルに追加オプションを組み合わせれば、大径ケーブルにおける広範囲の処理スペクトラムを実現します。
- SchleunigerのマルチナイフカッティングユニットとSmartDetect品質監視システムにより、精密で多段階のストリッピング加工
- 交換可能なカートリッジを備えたSmartBladeシステムによる、ナイフセット一式の素早い交換と高い柔軟性
- 拡張ライブラリ方式により、ケーブル端タイプと加工方法の繰り返し使用時に、プログラミングが簡素化。
- カッターヘッド後部に取り付けられた最高2台の独立インクジェットプリンターによる経済的な生産と廃棄物の削減。
- 最新の機械指令に準拠する充実した安全コンポーネント
- 製造実行システム(MES) CAOおよびCAYMANソフトウェアとの互換性
- 大口径ケーブルの幅広い加工範囲に対応する2タイプの装置があり、
- 追加のオプションを装備
- シュロニガーのマルチブレード切断ユニットとSmartDetect品質監視シ
- ステムにより、精密で多段階のストリッピング加工
- 交換可能なカートリッジを備えたSmartBladeシステムによる、ブレード
- セット全体を素早い交換と高い柔軟性
- 拡張ライブラリ方式により、ケーブル端タイプと加工方法の繰り返し使
- 用時に、プログラミングが簡素化
- カッターヘッドと排出側フィードユニットの間に最大2台のインク
- ジェットプリンターを搭載可能で、経済的な生産と廃棄物の削減
- カット＆ストリップ
コンセプト
MegaStrip 9680の最大の特徴は加工範囲の広さです。モジュール式構造と様々な周辺機器（シュロニガー製品またはサードパーティサプライヤーからのもの）との接続が可能で、オールラウンドな装置です。MegaStrip 9680は、次の2種類の基本構成をご用意しております。自由度の高いプログラム可能で、インデックス付き複数刃を装着可能なMバージョンと、高精度被覆切断用回転式切断ユニットを追加装備したMRバージョンの2種類です。どちらもケーブル処理ソフトウェアCAYMANおよび計画ソフトウェアCAO（Manufacturing Execution System）と互換性があり、他のネットワークへの統合が可能です。
性能の特徴
MegaStrip 9680は、生産量を最大化するように最適化されていま
す。強力なサーボモーターは速い送り速度と高いプルオフ力を可能にします。色分けされたガイドとツール不要のガイド交換により、短時間での段取り替えを実現します。センサー監視とオプションのSmartDetectシステムによって、円滑な生産プロセス, 短時間での障害の修正, 材料廃棄の最少化が可能です。S.ONソフトウェアは直感的で標準化されたユーザーインタフェースで、容易に操作できます。多数のプリセットケーブルアプリケーションにより、プログラミング時間が短縮されます。モジュールに焦点を当てたソフトウェアは、並行して実行されるマシンプロセスをサポートします。

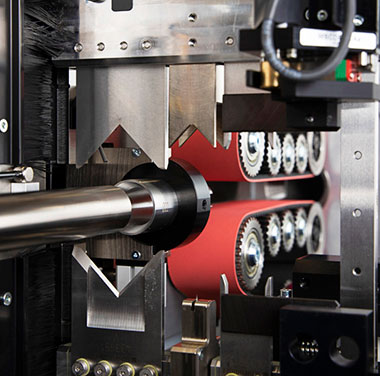

SmartDetect品質監視システムを備えた高精度カッティングユニット。

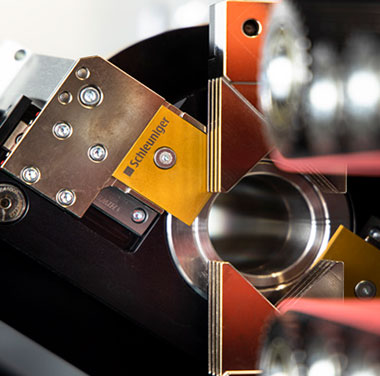

ロータリー切断ユニットは、最先端のシュロニガーRXテクノロジーに基づいており、高精度を実現します。

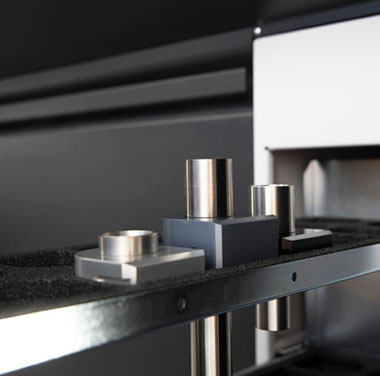

色分けされたガイドにより、操作が簡単になり、セットアップ時間が短縮されます。

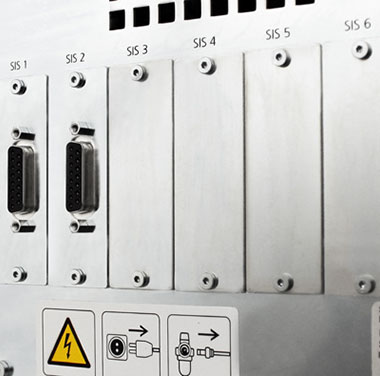

幅広いアクセサリーと周辺機器の接続用モジュール式インターフェース。

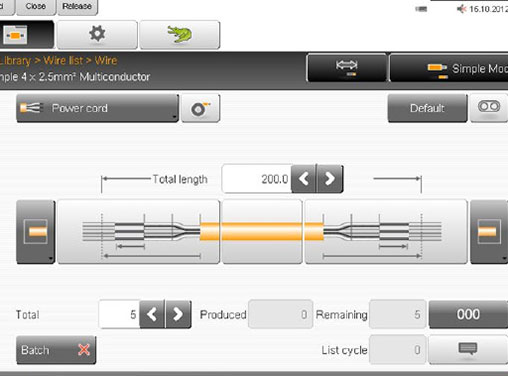

わかりやすいソフトウェアと10インチのカラータッチスクリーンによる直感的な操作。
適用範囲
最大120 mm² またはオプションにより 240～300 mm² の断面まで、ディスクリートワイヤー・シールドケーブル、 および複雑な多芯線アプリケーションを1つの自動操作で加工できます。 MegaStrip 9680は、次の2種類の基本構成をご用意しております。
- Mバージョン：自由度の高いプログラム可能なカッターヘッドを装備
- MRバージョン：精密なシールド切断のための追加の回転刃ユニットを搭載
どちらもケーブル処理ソフトウェアCAYMANおよび計画ソフトウェアCAO（Manufacturing Execution System）と 互換性があるため、異なるネットワークへの統合が可能です。MegaStrip 9680は、生産量を最大化するように最適化されています。 強力なサーボモーターは速い送り速度と高いプルオフ力を生じます。色分けされたガイドとツール不要のガイド交換により、 記録的な交換時間を実現します。センサー監視とオプションのSmartDetectシステムによって、円滑な生産プロセス、が実現され、 材料の廃棄が最小限に抑えられます。
Material
- バッファードファイバ
- コートファイバ
- 絶縁電線
- 裸線
- バッファード光ファイバ
- 一芯線
- 単線
- ファイバーリボン
- 光ファイバー、金属箔等
- フラットリボンケーブル
- フラットケーブル
- フラット材料
- ジャケット付きフラットケーブル
- シールド線
- GOF (ガラス光ファイバ)
- ゴム
- ゴム電線 / プロファイル
- ケブラー
- ケブラー繊維
- 同軸ケーブル
- 単芯線
- 撚り線
- 特殊な絶縁体の電線
- 多芯線
- POF (プラスチック光ファイバ)
- ポリウレタン
- 塩化ビニル
- チューブやパイプ
- 管材料
- コード
- テフロン®
- ファイバーグラス
- 三軸ケーブル
Processing Capabilities
- 測長切断
- ディスクリートワイヤストリップ
- 左右フルストリップまたは左右セミストリップ
- ジャケット＆芯線ストリップ
- 極薄ケーブル外皮のジャケットストリップ
- 多芯線のジャケットストリップ
- 多層シールド線加工(同軸、ハイブリッド等)
- 芯線ストリップと多段ジャケットストリップと中間スリット
- 多段ストリップ
- ジップコード芯線の切り取り、引き裂き、ストリップ
- 中間ストリップ
- ワイヤーマーキング
仕様
| 型式 | MS9680 M/MR |
|---|---|
| 最大外径 | 最大35mm（1.38"） |
| ケーブルサイズ | 標準：120mm² （4/0AWG） オプション：240-300mm² （500MCM-600MCM） ケーブルの種類に応じて両方 |
| ワーク長さ | ショートモードなしの場合： 150-1,000,000mm （5.90"-39,370”） （標準） 225-1,000,000mm （8.85"-39,370”） （2プリンター構成） ショートモード有： 0.1-150mm （0.003937-5.90"） （標準） 0.1-225mm （0.003937-8.85"） （2プリンター構成） |
| ストリップ長 | 0.1-1,000,000mm （0.003937-39,370"） |
| 引張り長 | 左側225mm（8.85"）（標準） 300mm（11.8"） （2プリンター構成） 右側360mm（14.2"） |
| SmartBlade ブレードカートリッジ | 2×56mm（2×2.20"） 4×28mm（4×1.10”） 56+2×28mm（2.20”+2×1.10"） |
| インターフェース | USB×3、イーサネット×2、プリフィーダー、ホットスタンピングデバイス、ポストプロセッシングデバイス用のインタフェース オプションのインターフェース：最大2つのマーキングシステム、異なる周辺機器、緊急停止回路用の5つの追加SMI（Schleuniger Machine Interface） |
| 電源供給 | 3L+N 380/220-415/240 VAC 3L 200-240 VAC 50/60 Hz |
| 空気供給 | 6-10bar（87-145psi） |
| サイズ（L×W×H） | 1,730×1,055×1,365mm （68"×41.5"×54"） |
| 重量 | Mバージョン最大500kg（1102.3lbs.） MRバージョン最大528kg（1164.02lbs.） |
| 適合性 | MegaStrip9680は、すべての関係する欧州指令と国際標準（IECとISO）に適合します。 |
※MS9680は必須オプションとしてガイドが必要になります。
