全自動測長切断ストリップ機 MS9600Schleuniger

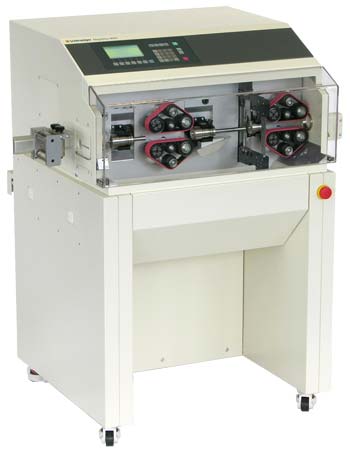

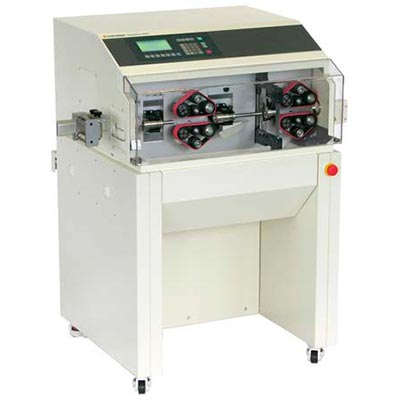

全自動測長切断ストリップ機 MS9600

販売中止

全自動測長切断ストリップ機

MS9600【MegaStrip 9600】


測長誤差が少ない高性能ベルトフィード方式でを採用。。

  • 最大外径25.4mm(100mm²)までの大径ケーブルの切断ストリップが可能なパワフルなストリップマシンです。
  • 豊富に用意された週品機器と連携した加工システムの構築ができます。
  • 専用の加工ソフトウェアにより外部パソコンを介したコントロールが可能です。
  • 適用電線サイズは最大外径25.4mm(100mm²)に対応。
  • 最大84mmまでのフラットケーブルのカット、ストリップが可能。
  • ケーブルの仕様により最大240mm²の銅線の切断も可能としています。
  • 強力なカッティングヘッド(特許取得済)には用途別のブレードを最大4組装着可能。
  • 測長誤差が少ない高性能ベルトフィード方式でを採用。
  • ケーブルへの負荷は少なく、尚且つ強力な張力を引き出します。
  • 高密着度のケーブルジャケットを長手方向に切り離すスリット装置を装着可能。
  • より高精度な切り込みを行うロータリーカッターユニットを装着可能。

アプリケーション例

  • 測長、切断
  • フルストリップまたはセミストリップ
  • 中間ストリップ
  • 多段階ストリップ
  • 多芯ケーブルのシースストリップ
  • 多芯ケーブル、パワーコードのシースストリップと芯線ストリップ
  • フラットケーブルのストリップ
  • フラットケーブルのスリット
  • 芯線ストリップ(段違い可能)とスリット
  • 切れ目を入れてスリット
  • ホットスタンプ、インクジェット印字

■仕様

型式 MS9600
適用電線サイズ 0.5~100mm²(ケーブルの仕様により最大240mm²の銅線の切断が可能)
最大切断外径/幅 最大外径25.4mm/最大幅84mm
引張り長 190mm(用途により最大1000mm)
搬送速度 2.0m/秒
ベルト幅 30mm(幅100mm用のオプションキットあり)
インターフェイス RS232C(PCおよびロボット管理用)、CAN-Bus、プリフィーダー、
ホットスタンプ/インクジェットマーカー、ワイヤースタッカー、
巻取り装置、プリンター用パラレルポート
オプション ユニバーサルスリット装置(縦裂き、長尺ストリップ、中間ストリップ用)、
ラジアスブレードおよび特殊ブレード、
Cayman加工ソフトウェア(画像表示にて加工プラグラムが可能)
電源 AC110~115/230~240V,46/62Hz,1600VA
エアー 0.6Mpa(6kg/cm²)
外形寸法 W847×D790×H1300mm
重量 320kg
CE基準適合 すべてのCE,EMCの機械電気機器の安全基準に適合しています。
