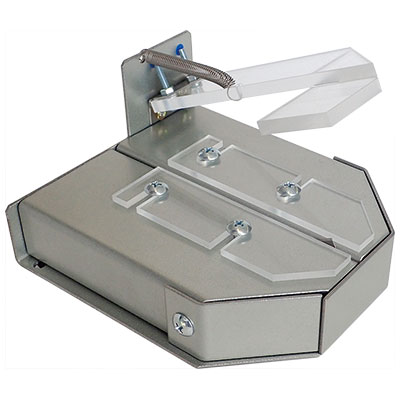

製品説明

  • 平行線を分線します。太さの違う電線でも簡単に調整できます。
  • 2芯平行線以外では3芯フラット、4芯フラットケーブルの分線も可能です（電線によっては出来ないものもあります）。
  • 各タイプとも、刃とシムリングの増減で別タイプへ変更可能です。
  • リボンケーブル等の分線処理に対応したスリッターです。

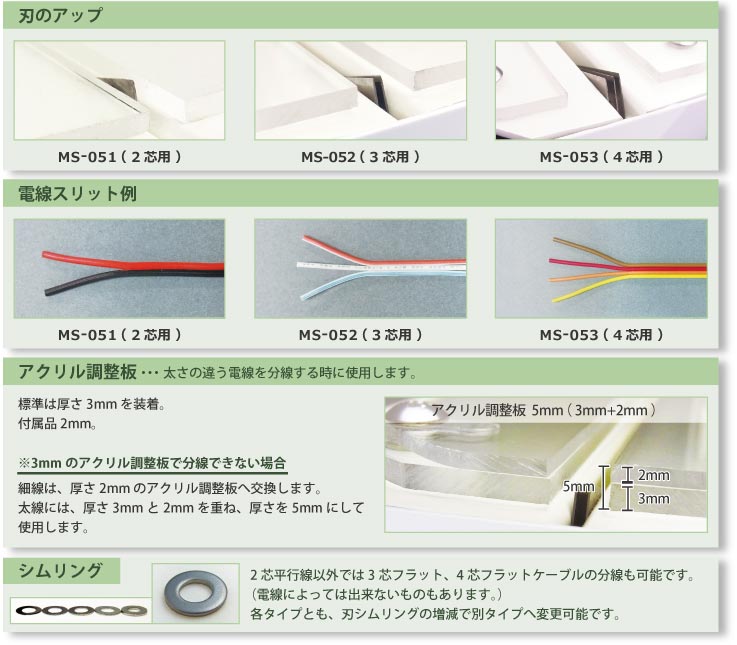

使用例

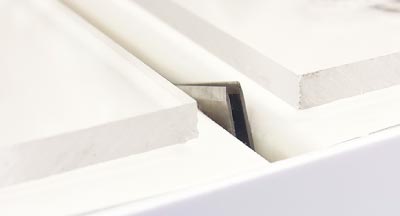

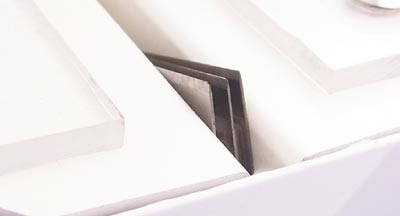

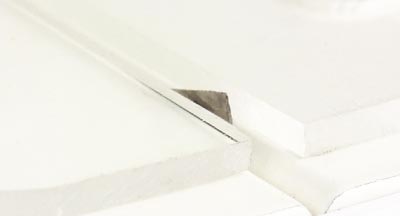

刃のアップ
MS-051（2芯用）
MS-052（3芯用）
MS-053（4芯用）

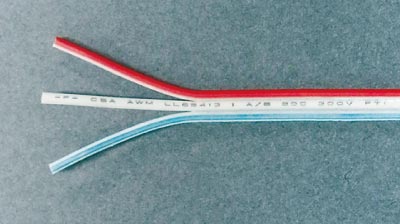

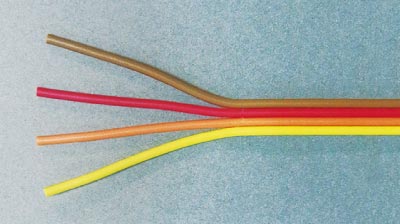

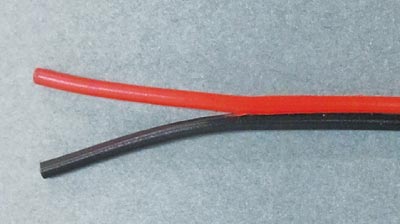

電線スリット例
MS-051（2芯用）
MS-052（3芯用）
MS-053（4芯用）
刃のアップ
電線スリット例
MS-051（2芯用）
MS-051（2芯用）
MS-052（3芯用）
MS-052（3芯用）
MS-053（4芯用）
MS-053（4芯用）

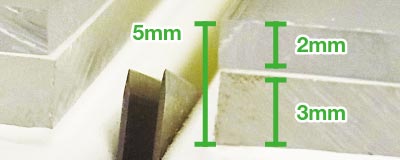

アクリル調整板

太さの違う電線を分線する時に使用します。標準は2mm、3mmの調整板付属。

アクリル調整板
3mmのアクリル調整板で分線できない場合

細線は、厚さ2mmのアクリル調整板へ交換します。 太線には、厚さ3mmと2mmを重ね、厚さを5mmにして使用します。

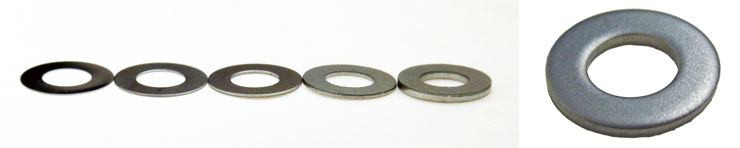

シムリング

シムリング

2芯平行線以外では3芯フラット、4芯フラットケーブルの分線も可能です
（電線によっては出来ないものもあります）。各タイプとも、刃とシムリングの増減で別タイプへ変更可能です。

仕様

型式 芯数
MS-051 2芯用
MS-052 3芯用
MS-053 4芯用
