同軸ケーブル加工機 MIRA440/440SFKomax Japan

Komax Japan コマックスジャパンの同軸ケーブル加工機MIRA440/440SF 高精度、高品質。同軸、トライアキシャル同軸、ハイブリットケーブル加工。

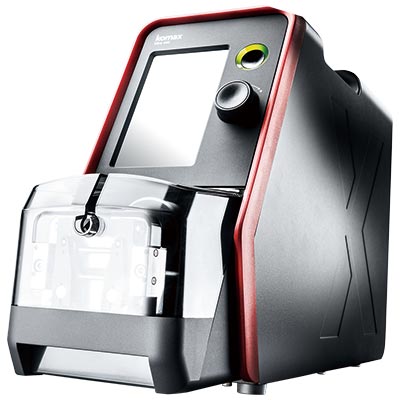

同軸ケーブル加工機

MIRA440【ミラ 440】
MIRA440SF【ミラ 440 SF】


MIRA440 プログラム機能付き同軸ストリッパー
同軸ケーブルおよび単芯ケーブル加工用


MIRA440SF プログラム機能付きセミフレキケーブル用ストリッパー
セミフレキシケーブル加工用


高精度、高品質。同軸、トライアキシャル同軸、
ハイブリットケーブル加工。


  • Cosmic48Rの後継機種です。
  • 大型タッチパネル搭載による高い操作性。
  • タッチセンサーの搭載(高い生産性)。
  • フットスイッチにも対応(高精度)。
  • シーケンスプログラム。
  • バーコード/QRコードリーダー対応。

MIRAシリーズと従来機種48Rと比べ、大型タッチパネル採用により格段とプログラム操作がし易くなりました。 また、簡単な切替で従来の操作画面でのプログラムも可能です。 MIRAシリーズと同じシーケンスプログラムを搭載しており、 従来機ではプログラムの切り替えが必要な場面で、高い生産性を獲得できます。


MIRA440は、同軸、トライアキシャル同軸ケーブルのハーネス加工の量産に非常に最適な同軸ケーブル加工機です。特に小型から中型サイズ同軸線の加工に最適です。非常に高い正確性が求められる同軸コネクタ用にロータリーの平行刃で加工します。 MIRA440は、単芯、多芯ケーブルを加工、MIRA440SFは、セミフレキシブルケーブル加工用同軸加工機です。幅広い機能、簡単な操作性、スマートなデザインを兼ね揃えたMIRA440は、同軸ケーブル加工のスペシャリストです。

■MIRA440SFの特徴

セミフレキシケーブル加工用

セミフレキシブルケーブルは外部導体の銅編組に金属コーティングが施されているため、 同軸ケーブルの編組やホイルよりも加工が困難です。 MIRA440SFは、加工困難なセミフレキシブルケーブル加工に対応するために最適な切削方法で加工します。

mira440

幅広い加工範囲

  • 最大外径9mmまでの同軸、三層同軸、多層ケーブルを加工
  • 単芯ケーブルで0.02–13mm²/AWG36-6
  • ストリップ長さは最大40mmまで

同軸ケーブルを高精度に加工

  • きれいな切断面を実現するために回転しながら中心に追い込み、平行刃で切り込みます。
  • 最大9ステップまで加工可能

高い生産性

  • タッチセンサーによる起動
  • シーケンス加工で多芯、多軸、ハイブリットケーブルを効率的に加工
  • 加工ライブラリとバーコードリーダーで加工データを素早く呼び出せます。

高精度、高品質同軸、トライアキシャル同軸、ハイブリットケーブル加工

同軸ケーブル加工では特に精密に加工できるマシンが必要になります。薄い層で構成される同軸線の被覆、銅線編組、箔、絶縁体を1回のグリッパー動作で、ストリップします。 後工程の同軸コネクタの公差が厳しい場合、ストリップ長さは非常に正確でなくてはなりません。 MIRA440はこのような高い要求事項を満たすための最適な同軸ケーブル加工機です。 またシールドの有無を問わず、多芯ケーブルの加工にも適しています。


幅広い加工範囲

電線外径9mmまで、ストリップ長さ40mmまで、同軸ケーブル加工機の中でもMIRAは、幅広い加工範囲を有しています。 内部導体面積は0.02~13mm²、AWG36–6まで加工できます。ロータリーでセンタリングしながら切り込むので架橋プラスチック、 PVC、Teflon®などの被覆にも対応しストリップします。あらゆる電線においてMIRAは常に精密に加工します。


高精度に同軸ケーブルを加工

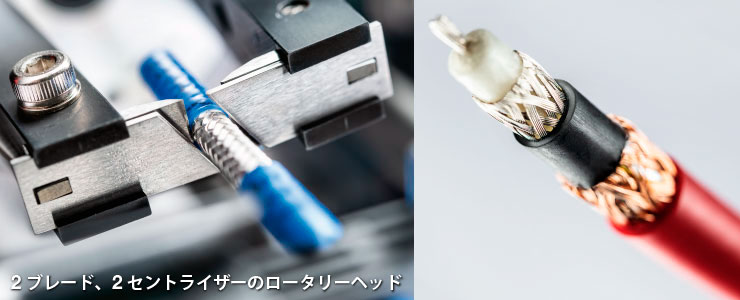

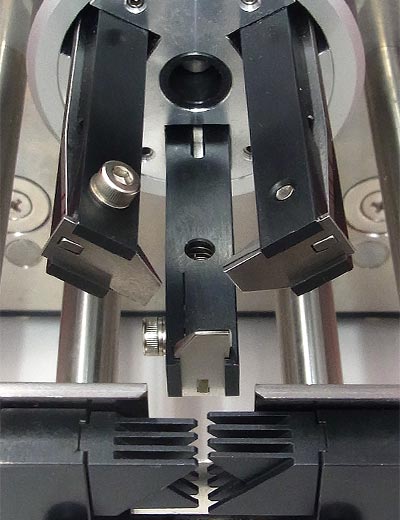

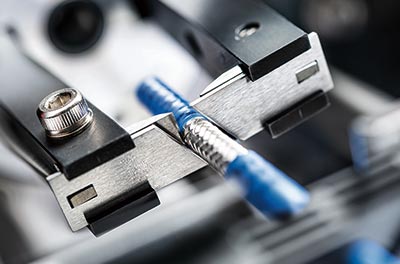

同軸ケーブル加工では、回転しながら切り込むのがベストソリューションです。MIRA440、MIRA440SFの加工ヘッドには、セントライザーを搭載し、切り込む際に同軸ケーブルを中心に追い込み正確に加工します。 切断面が平滑なブレードが、絶縁体まできれいに切り込み、非常に高精度かつ高品質な加工を実現します。 精密に加工するために、ストリップ長さ、切り込み径は、0.01mm単位で調整することが可能です。


高生産性、高速かつ高機能

ケーブルを挿入しスタートセンサーに触れると、自動的に加工がスタートし、各ステップの加工をします。先端カット、 オフセットプル、マルチストリップ、芯線のツイスト加工など万能な機能を搭載し品質と生産性を向上させます。
シーケンス機能により、多軸、ハイブリットケーブルを短時間で加工もできます。ハイブリットケーブルは、同軸ケーブルだけでなく、 単芯、多芯ケーブルが組み合わさっていますが、設定した順番通りに加工することができます。 他のMIRAシリーズ同様、Mira440/440SFにもライブラリ機能を搭載していますので、再現性の高い品質を維持して加工することが可能です。
検索やフィルタリング機能を使って登録した加工データを素早く簡単に呼び出すことができ、さらにバーコードスキャナーを使用すれば、 より速くデータの呼び出しが可能となります。またパスワードで保護することにより意図としないデータの誤修正を回避できます。


最先端の人間工学に基づいた設計使いやすいインターフェイス

スマートフォンのような高解像度のタッチスクリーンで全ての機能に素早くアクセスすることが可能です。 ジョグダイアルとテキストにより、直感的なユーザーインターフェイスで楽しく使うことができ、 トレーニングも簡単です。ヒントを含むユーザインターフェイスは、多言語対応となっているので、 同じ機械を異なる言語で使用することができます。
リストレストを使用すれば、リラックスした作業が可能となります。 安全カバーは工具を使わずにすぐに取り外せ、清掃、ブレード交換、メンテナンスを素早くかつ簡単にできます。 人間工学に基づいて設計されたハンドルで、コンパクトな同軸加工機MIRA440は手軽に持ち運びすることが可能です。


バーコードスキャンによる加工データ選択で時間を短縮(付属品にバーコードリーダーは含まれません。)

人間工学に基づいたリストレストを使い作業すれば疲労も軽減

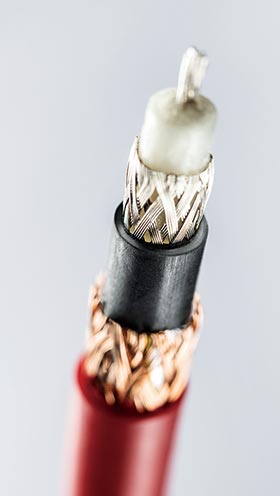

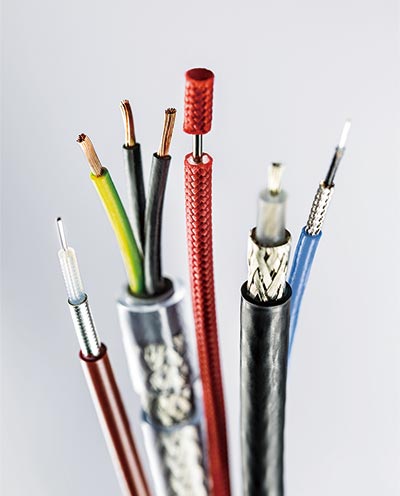

セミフレキシブルケーブル、シールドのある多芯ケーブル、編組のある電線など様々な種類の電線の加工が可能です。
バーコードスキャンによる加工データ選択で時間を短縮(付属品にバーコードリーダーは含まれません。) 人間工学に基づいたリストレストを使い作業すれば疲労も軽減 セミフレキシブルケーブル、シールドのある多芯ケーブル、編組のある電線など様々な種類の電線の加工が可能です。

加工例と機能

  • フルストリップ
  • セミストリップ
  • マルチストリップ
  • 短くカット※1
    先端トリミング※1
  • オフセットプルオフとプリプルオフ
  • プルオフのためのウェイバック
  • カス落とし
  • 多芯ケーブルのフルストリップ
  • 多芯ケーブルのセミストリップ
  • 多芯ケーブル加工
    異なる導体面積、ストリップ長さ、
    首下が短い多芯ケーブルのシーケンス加工
  • 同軸、トライアキシャル、
    その他多層ケーブルのストリップ
  • 多軸、ハイブリットケーブルの
    シーケンス加工
  • 芯線撚り加工(ツイスト)

※1.短くカット、先端トリミングを多用すると、ブレードの消耗が著しく早まる可能性がございま す。予めスペアブレードをご用意いただき、ご使用することをお勧め致します。お困りの場合は、ご相談ください。


■オプション品

フットペダル


■仕様

型式 Mira 440 Mira 440 SF
用途 同軸ケーブル、単一導線ワイヤー向け セミフレキシブル同軸ケーブル

同軸ケーブル 最大外径※1 9mm(0.354インチ)
最小中心導体径※1 0.15mm(0.059インチ)
最大ストリップステップ 9
単芯ケーブル 導体断面積(ストリップ)※1 0.02-13mm²(AWG36-6)
導体断面積(ツイスト)※1 0.14-2.5mm²(AWG26-13)
最大導体断面積(切断)※1 2mm²(AWG14/φ1.6mm)
共通技術データ 最大ストリップ長さ※2 40mm(1.575inch)
最大引っ張り長さ 44mm(1.732inch)
最短挿入長さ 26mm(1.024inch)
切り込み径設定単位 0.01mm(0.0004inch)
ストリップ長さ設定単位 0.01mm(0.0004inch)
グリッパー圧 プログラム可能
ブレード ロータリー平行刃
起動 センサー、タッチスクリーン、オプションのフットペダル
データインターフェイス USBポートデータバックアップ、バーコードスキャナー
加工ライブラリ:最大加工データ数 1000
シーケンス機能:最大ステップ数 100
シーケンスライブラリ:最大データ数 1000
サイクルタイム ≥5.6秒※3
生産性 650pcs/時間※3
入力電源 0/60Hz
ユーザインターフェイス 5インチタッチスクリーン、
マルチタッチファンクション+ダイヤル
動作対応温度 5-40°C
製品寸法(B×H×T) 141×290×473mm(5.5×11.4×18.6inch)
重量 14kg(31lbs.)
CE適合 「EU(EC)指令」の機械安全性及び電磁環境両立性に
順守しています。

※1.加工困難なケーブルや上記スペック内の電線であっても、ご購入前のサンプル加工をお勧め致します。

※2.最大ストリップ長さは、電線の先端から外被までのストリップ長さになります。

※3.生産性とサイクルタイムは、パラメータの設定や作業者の経験値によって変わる場合がございます。
