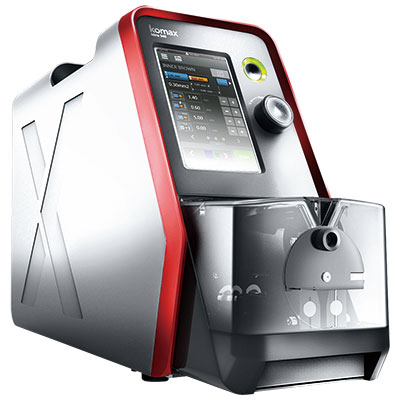

プログラム機能搭載ワイヤーストリッパー MIRA340/MIRA340QKomax Japan

Komax WIREのMIRA340/MIRA340Q(ミラ340)。パワーと精度を併せ持った究極の1 台。

プログラム機能搭載ワイヤーストリッパー

MIRA340/MIRA340Q【ミラ 340】


パワーと精度を併せ持った究極の1 台。

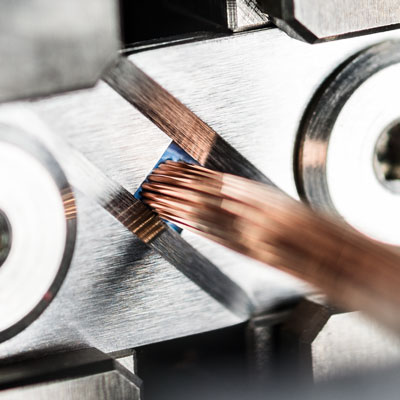

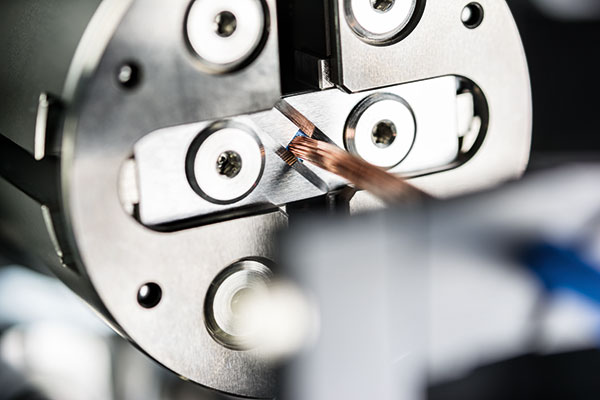

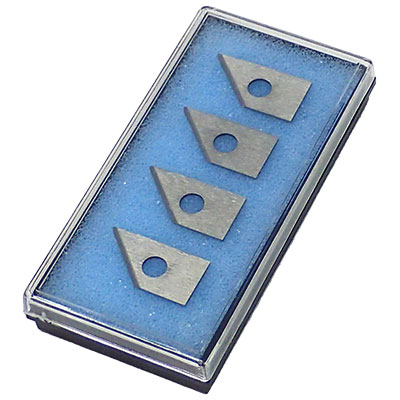

  • 互い違いに配置された4枚刃が高精度で回転しながら切込み、強く安定した引っ張り力を発揮します。
  • 複合ケーブルなど複数の電線サイズ、加工仕様が1本のケーブルに混在する場合でも、シーケンス機能により、設定変更することなく加工していくことが可能です。ジャケットストリップ、 多芯ケーブルの内部導線のストリップ、ツイスト、多重被覆のストリップができます。
  • バーコードリーダーを使用すれば、自動的にデータを読み込むことにより、誤入力を防止しデータ変更が素早くできます。
  • さらに、回転機能をオフにすれば、V刃ストリッパーのような動作に切り替えることもできます。
  • 標準装備のエアブローで、ブレードのカスを自動的に素早く落とし、剥きカスによる作業の中断を抑制します。

■MIRA340Qの特徴

究極のマシン、MIRA340に待望の『芯線キズ検知システム』を搭載したMIRA340Qが登場!

  • キズ有無の全数チェックが可能。
  • 加工プログラムの調整サポート機能を搭載。
  • 全ての傷の検知、微細な傷の無視も可能。

[シーケンス機能]とは

リスト運転とも呼ばれ、登録した加工プログラムをリスト順に自動で切替る機能です。 太さや色が違う電線を見た目で加工できます。 加工仕様の異なる加工プログラムを選択することにより、タッチパネルでの操作なしで各加工ごとにプログラムデーターが自動で変わります。 特に多芯線や複合ケーブルの加工の際に威力を発揮します。

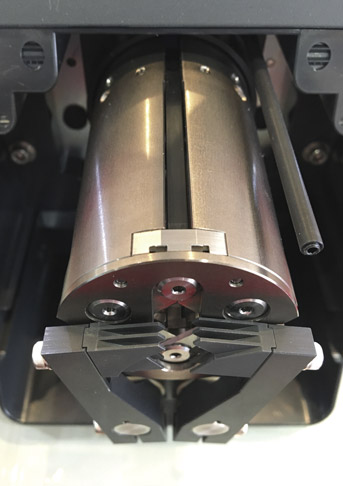

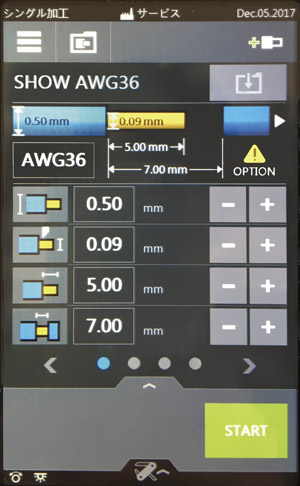

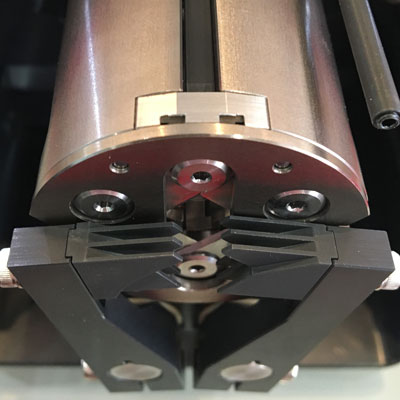

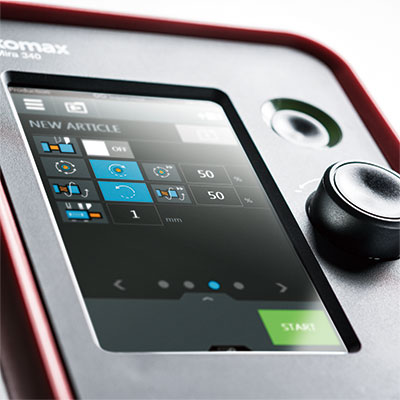

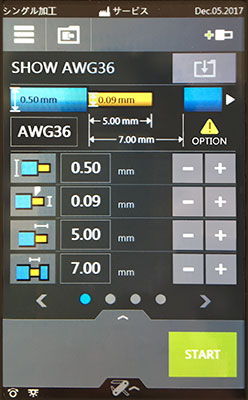

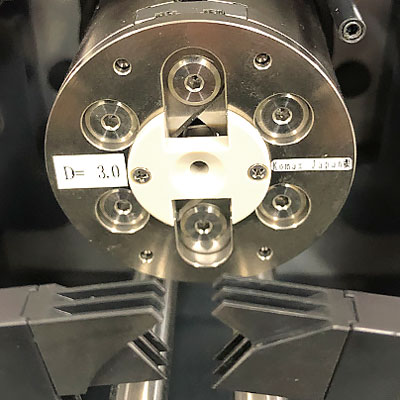

MIRA340操作タッチパネル MIRA340ブレード部

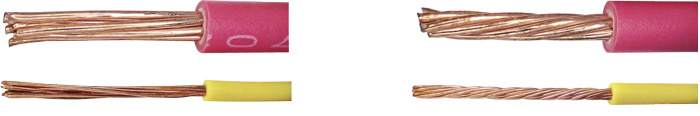

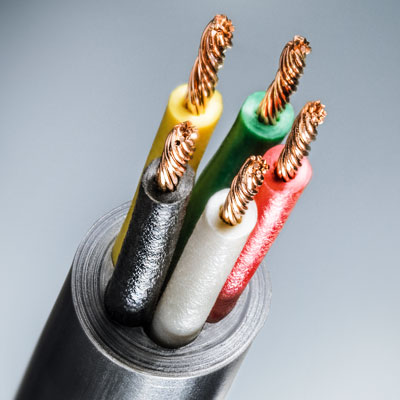

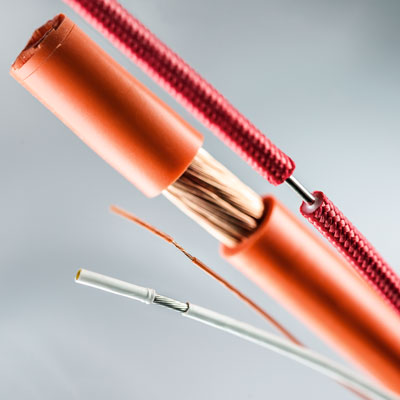

■ストリップサンプル

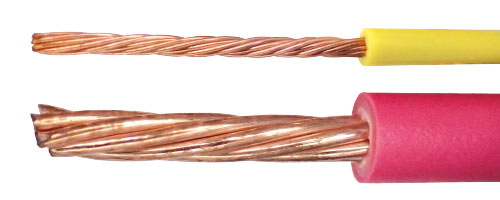

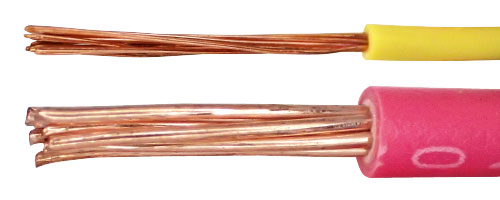

よじり無し よじり有り
MIRA340ストリップサンプル。よじり無し、よじり有り。

■仕様

型式 MIRA340 MIRA340Q
対象電線サイズ(ストリップ) 0.013~16mm²(AWG36-5)
対象電線サイズ(捩り剥き) 0.14~2.5mm²(AWG26-13)
最大電線外径 8mm
ストリップ長さ(StrL)


先端カット時の(シングルトリガーモードを含む)ストリップ長さ
電線外径≤7.5mm0.01~72mm
電線外径7.5~8mm0.01~50.8mm

32-先端カット長さmm
カット長さ 32-ストリップ長
引っ張り長さ 0.01~32mm 0.01~29mm
標準グリッパーでの加工不能長さ 12mm
加工ライブラリ:最大保存データ数 3000
シーケンス機能:最大ステップ数 100
シーケンスライブラリ:最大保存データ数 1000
サイクルタイム ~2.3秒
電源 50/60Hz,100~240VAC,<120VA
供給空気圧力(エアブロー機能) 0.5~0.7MPa
製品寸法 W141×H290×D473mm
重量 11kg(24lbs.)

Mira 340/340 Q

加工困難な電線用にACD(自動導体検知)機能搭載
