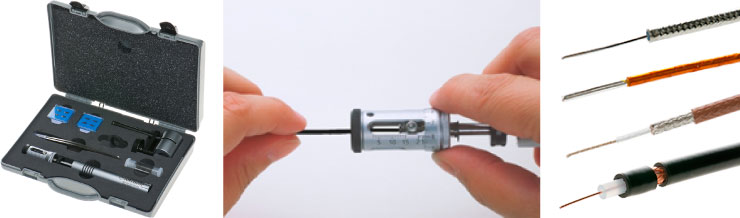

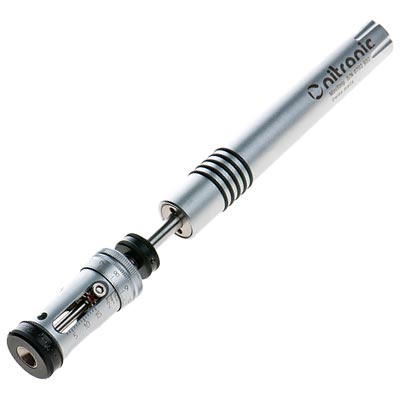

超精密ワイヤーストリッパー 「ミニストリップ」
引き抜き回転式。線材をクランプしない超精ワイヤーストリッパー。
Mini Strip
品名：超精密ワイヤーストリッパー「ミニストリップ」
型式：010065/010070
メーカー名：nitronic
RoHS2対応
航空・宇宙・鉄道・車両産業用
ブレード
製品説明
- 4枚刃の回転ストリップ方式でシャープな切断面。
- クランプしないので、もちろん被膜のつかみ跡は残りません。
- 開口部からブレード迄センタライザー有：約7.5mm、無し：約5.5mm、首下寸法が短いストリップが可能です
- タイプはセンタリング機構有無の2機種。

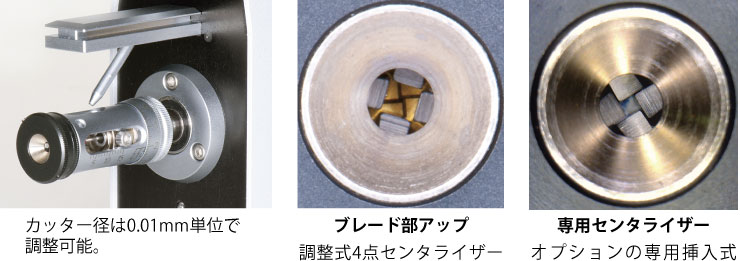

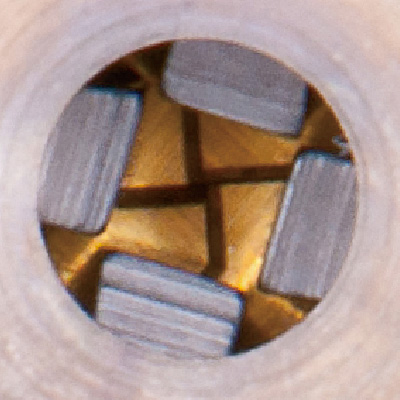

ブレード部アップ

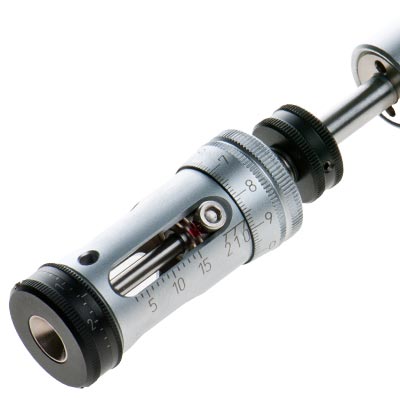

※写真は型式010070センタライザー付き。

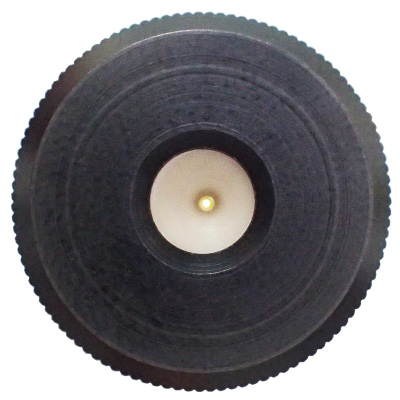

カスタムセンタリングユニット（別売）
※カスタムインサート1個付き。
線材毎に専用のインサート（挿入ガイド）を使用することで挿入しやすく、 より正確なセンタリングにより精度の高いストリップが可能です。

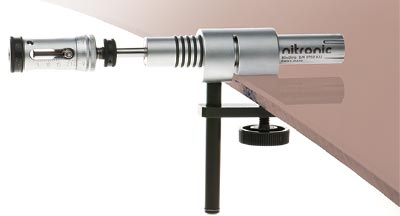

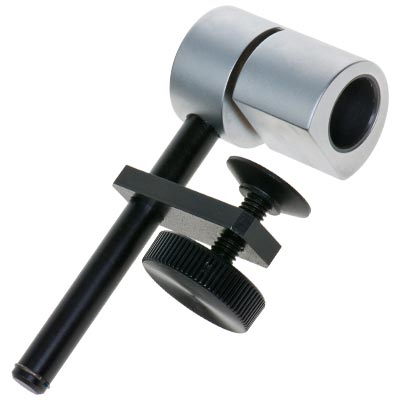

テーブル取付用クランプ治具（別売）

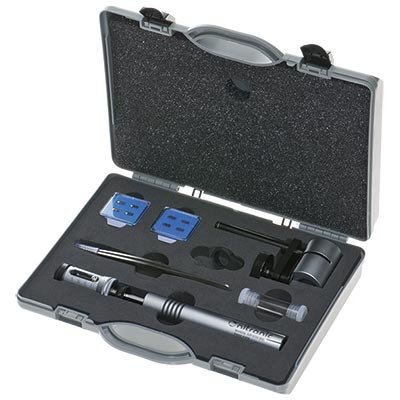

アドバンスセット（別売）
本体や替刃を収納できるケースです。
※本体・替刃はセットには含まれません。写真は収納例です。

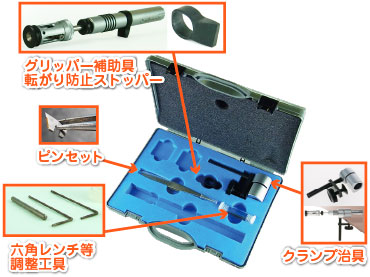

【セット内容】
- 収納ケース
- テーブル取付用クランプ治具
- ピンセット
- グリッパー補助・転がり防止ストッパー
- 六角レンチ等調整工具
仕様
| 品名 | ミニストリップ | |
|---|---|---|
| 型式 | 010065 | 010070 |
| センタライザー | 無し | 有り |
| 標準ブレード | HSSブレード（4枚刃） | チタンコーティングカーバイド刃（4枚刃） |

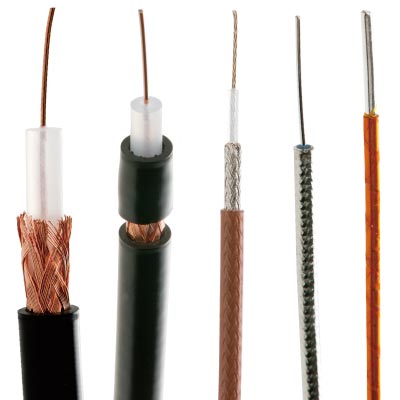

| 通常適用電線サイズ | 0.25mm～1.5mm（AWG30-15） 電線種により0.16mm（AWG34）まで可能 |
|
| 最大外径 | 2.5mm | |
| ストリップ長 | 15mm（目盛1mm単位） | |
| 切込設定単位 | 0.01mm | |
| 本体寸法 | φ18mm、長さ165mm | |
| 重量 | 90g | |
