シングルブレード電動ロータリーストリッパー M70D-SCARPENTER

シングルブレード電動ロータリーストリッパー M70D-S

シングルブレード電動ロータリーストリッパー

M70D-S


ワイヤーガイド交換方式の汎用ロータリーストリッパー。


線径毎にワイヤーガイド交換とカッター調整をし、
作業者による線材の挿入、 引き抜きによりストリップと
撚り作業が 同時に出来ます。

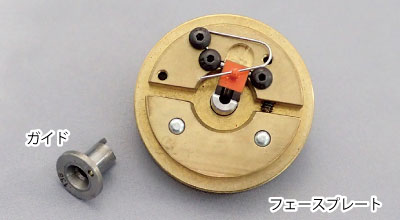

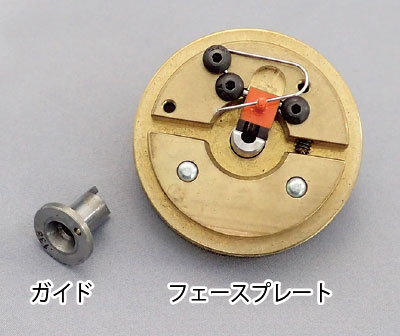

ストリップ後、よじれた電線   ガイド、フェースプレート

■ワイヤーガイド

穴径mm(インチ) 型式 穴径mm(インチ) 型式
0.71 (0.028) 1700028 2.18 (0.086) 1700086
0.81 (0.032) 1700032 2.49 (0.098) 1700098
0.91 (0.036) 1700036 2.79 (0.11) 1700110
1.02 (0.04) 1700040 3.05 (0.12) 1700120
1.17 (0.046) 1700046 3.45 (0.136) 1700136
1.32 (0.052) 1700052 3.86 (0.152) 1700152
1.5 (0.059) 1700059 4.29 (0.169) 1700169
1.7 (0.067) 1700067 4.7 (0.185) 1700185
1.93 (0.076) 1700076 5.11 (0.201) 1700201

■オプション

品名 型式
替ブレード(カーバイド) 1780
替ブレード押さえスプリング 1728

型式 M70D-S
適用電線サイズ 外径0.7~5mm
ストリップ長 最大76mm
ブレード材質 カーバイド
切込み径設定 調整ネジによる設定
ストリップ長設定 ストッパーの位置調整
電源 AC100-230V,50/60Hz,1.3/0.65A
外径寸法 W12×D27.5×H15.6mm
