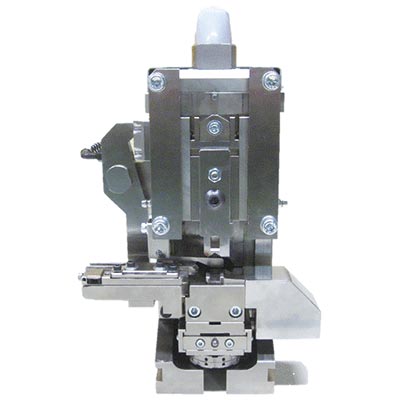

汎用圧着機「ドリームアプリケーター」M-1000
持ち運びが可能な連鎖端子用圧着機。最大1.25sqサイズまで対応。
品名：汎用圧着機「ドリームアプリケーター」
型式：M-1000
メーカー名：日本連続端子
圧着
リール
製品説明
- 省作業スペースに貢献します。小型で容易に持ち運びができるので、場所を選ばすに圧着作業を行えます。
- 既存の刃型がそのまま使用できます。メーカー純正刃型に対応し、アプリはワンタッチでの交換が可能です。
- 圧着不良の流出が低減できます。オプションでCFMの搭載が可能です。瞬時に圧着不良を検知します。
対応刃型
- YZK
- JAM
- JST
- MXJ
- AT-02
- ORJ
仕様
| 型式 | M-1000 | |
|---|---|---|
| 基本仕様 | サイズ | W170×D350×H270mm |
| 重量 | 13kg | |
| 電源 | AC100V 50Hz/60Hz | |
| 適用電線サイズ | 1.25sq以下 | |
| 能力 | 最大荷重 | 1000kg |
| 動作ストローク | 25mm | |
| サイクルタイム | 0.4sec | |
| 操作 | スタート | フットスイッチ |
| 原点復帰 | 押しボタンスイッチ | |
| 芯線高さ調整 | ダイヤル切替 （20段階_0.05mmステップ） |
|
| 被覆高さ調整 | スライド切替 （10段階_0.1mmステップ） |
|
| 適用端子 | 最大幅 | 8mm |
| 最大高さ | 5mm | |
| 最大勘合部長 | 24mm | |
| 最大加締め長 | 8mm | |
| 最大板厚 | 0.4mm | |
| 最大端子ピッチ | 15mm | |

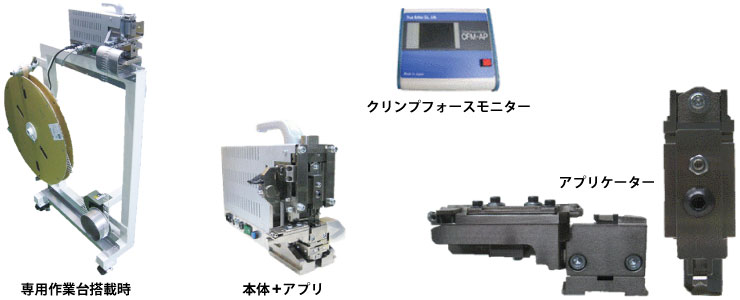

| オプション | 不良検出 | クリンプフォースモニター（CFM） |
| 作業台 | 専用作業台 | |
