ケーブル結束機 ケーブル レーシング ファスナー LaceLok™IDEAL

材料ガイド(オプション)使用時
LaceLok ケーブルレーシングファスナー ケーブル結束機 41-499

ケーブル レーシング ファスナー

LaceLok™【レースロック】

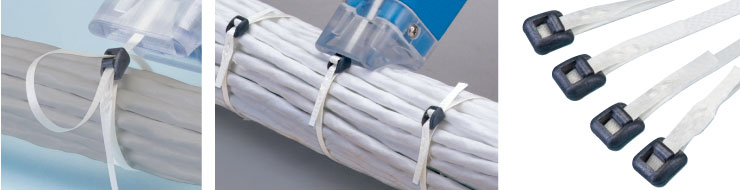

専用工具を使用し容易な結束を可能にした画期的なバンドリング方式。

  • 小さく、丸みを帯びた結束ヘッドは、ケーブルや周辺機器にダメージを与えません。
  • 専用工具を用いた結束は、手作業による結束に比べ、時間の短縮、確実性、作業コスト削減を実現します。
  • レースの材質は、優れた『難燃性』『耐薬品性』を持ち、束ねるケーブルにも傷のつきにくいNomex®繊維です。
  • 特に航空機、車両関係において重要な要素、重量について、従来のプラスチックケーブルタイに比べ軽量化が計れ、燃料効率化にさらに貢献します。
  • LaceLok™ケーブル レーシング ファスナーは、必要結束強度により、シングルラップ(1重)、ダブルラップ(2重)、トリプルラップ(3重)にすることにより、張力を増すことが出来ます。

LaceLok™ケーブル レーシング ファスナーは、従来のプラスチックケーブルタイ あるいは、手締めのレースによるケーブルバンドリングに代わる、 専用工具を使用し、容易な結束を可能とした画期的なバンドリング方式です。

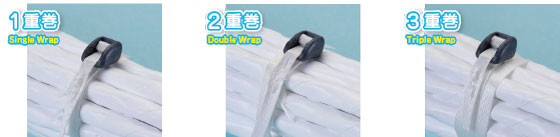

■1重巻き ■2重巻き ■3重巻き

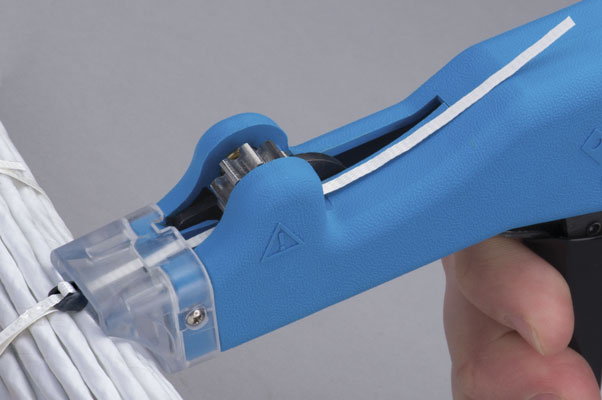

材料ガイド(オプション)使用時
加工時状態
収縮加工例
    • LaceLok™ケーブル レーシング ファスナーの張力は下記の通りです。
      *シングル(1重)-39lbs(約17.6kg)
      *ダブル(2重)-98lbs(約44.4kg)
      *トリプル(3重)-164lbs(74.3kg)
    • 6インチ ケーブルレーシングファスナーは、1インチ(25.4mm)までのシングルラップ(1重)結束に使用出来ます
    • 10インチ ケーブルレーシングファスナーは、1インチ(25.4mm)までのダブルラップ(2重)結束に使用出来ます
    • LaceLok™1000箇所のダブルラップ(2重)で、1000箇所の Mil-Spec 50lb.張力のナイロンケーブルタイと比較して1lb(約453g)セーブすることが出来ます。

    Nomex®は、E.I.du Pont de Nemours and Co. の登録商標です。

  • Description
    Fastener Physical Dimensions (nominal)
    ケーブル レーシング ファスナー LaceLok
    長さ(A) 0.276 in. (7.01mm)
    幅(B) 0.230 in. (5.84mm)
    高さ(C) 0.175 in. (4.44mm)
    重量 0.0095 oz. (0.269g)
    全長 6 - 44 in. (152-1118mm)
    Construction
    Fastener Head Ultra high temperature thermoplastic, UV resistant black
    Lace NOMEXR® White
    Environmental
    Operating Temperature -76°F to 392°F (-60° to 200°C)
    Chemical Resistance Hydraulic fluid, jet fuel, lubricating oil, isopropyl alcohol
    Standards & Specifications
    Lace meets MIL SPEC A-A52084 Size 2 Finish C; Cable Lacing Fastener compliant with MIL SPEC: Pending; Must be installed using IDEAL Installation Tool

■仕様

詳細 数量 型式
本体 LaceLok™ Cable Lacing Fastener Tool 41-499
専用レース 6 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 10,000 10,000/Carton M4-1-06-C
6 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 500 500/Bag M4-1-06-B
10 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 10,000 10,000/Carton M4-1-10-C
10 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 500 500/Bag M4-1-10-B
18 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 5,000 5,000/Carton M4-1-18-C
18 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 500 500/Bag M4-1-18-B
24 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 5,000 5,000/Carton M4-1-24-C
24 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 500 500/Bag M4-1-24-B
44 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 2,500 2,500/Carton M4-1-44-C
44 in. LaceLok™ Cable Lacing Fastener White Lace w/Black Head; 250 250/Bag M4-1-44-B
6 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 10,000 10,000/Carton M4-2-06-C
6 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 500 500/Bag M4-2-06-B
10 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 10,000 10,000/Carton M4-2-10-C
10 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 500 500/Bag M4-2-10-B
18 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 5,000 5,000/Carton M4-2-18-C
18 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 500 500/Bag M4-2-18-B
24 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 5,000 5,000/Carton M4-2-24-C
24 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 500 500/Bag M4-2-24-B
44 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 2,500 2,500/Carton M4-2-44-C
44 in. LaceLok™ Cable Lacing Fastener Black Lace w/Black Head; 250 250/Bag M4-2-44-B
