ゴム栓挿入ストリップ機 ISR-60S日本連続端子

ゴム栓挿入ストリップ機 ISR-60S

ゴム栓挿入ストリップ機

ISR-60S


セットした電線にゴム栓を位置決め挿入し、
皮剥きまでを一連で行う装置です。


適応電線:ディスクリートワイヤーの0.22sqから1.25sqサイズまで対応。

動作方法:フットスイッチ専用。

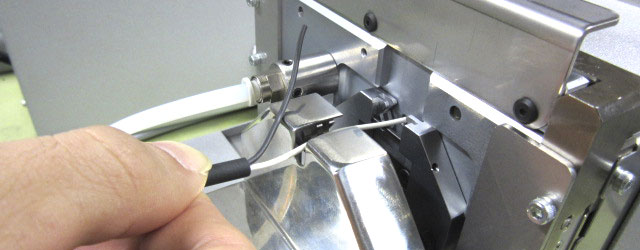

使用画像

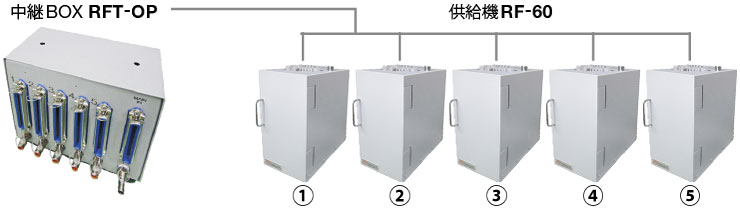

■オプション「中継BOX」RTF-OP

  • 「中継BOX RTF-OP」を使用することで「ゴム栓供給機RF-60」を5台まで多台持ち可能です。
  • ゴム栓品番切替の段取り時間を大幅に短縮することが出来ます。

オプション「中継BOX」RTF-OP


型式 部品構成名称 仕様
ISR-60S ゴム栓
挿入機
サイズ W150×D380×H220
重量 8kg
マシンサイクルタイム 1.5sec
操作 タッチパネル操作
品番切替 メカ:アタッチメント交換
制御:タッチパネルより品番呼び出し
ゴム栓挿入量 7.5mm以内(電動)
適応電線サイズ 0.22~1.25sq(電動)
皮ムキ長さ 7mm以内(電動)
各調整量 0.1mm単位(入力値)
動作方法 フットスイッチ
動作条件 アタッチメントセット状態
電装BOX サイズ W200×D400×H130
重量 7.2kg
使用空圧 乾燥エアー0.5MPa
電源 AC100V 50Hz/60Hz
入力 品番切替用接続コネクタ
RF-60 ゴム栓
供給機
サイズ W130×D250×H360
重量 6kg
供給能力 1.4sec/個
品番切替 本体毎交換
動作条件 挿入機側ゴム栓先端検知にて動作
対応ゴム栓品番 ゴム栓長さ:9mm以内、ゴム栓径:φ6mm以内
(仕様寸法以外は相談願います)
ゴム栓投入数量 最大外寸で1000個程度
