ゴム栓挿入機 IS110日本連続端子
ゴム栓挿入機
IS110
セットポジションにセットした電線にゴム栓を挿入し位置決めを行い後皮剥き加工までを同時に行う装置。
- ゴム栓挿入位置・皮剥き長さのバラつきがありません。
- 加工データを品番登録することで段取り時間を短縮します。
- ゴム栓の品番変更はアタッチメント交換で容易に変更できます。
-

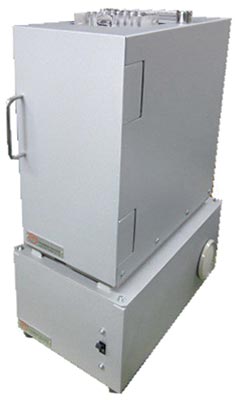

供給機 RF-60
-
| 型式 | 仕様 | |
|---|---|---|
| IS110 | サイクルタイム | 1.5sec/本（piece） |
| 空気消費量 | 90L/min | |
| 供給電源 | AC100V | |
| 設備重量 | 本体 8 kg 電装7.2 kg | |
| 設備寸法 | W150×D380×H290 | |
| 電線サイズ | 0.22sq～1.25sq | |
| ゴム栓挿入量 | 7.5mm以内 | |
| ストリップ長 | 1.5～7.0mm 0.1mm | |
| RF-60 | 設備重量 | 6 kg |
| 設備寸法 | W130×D250×H360 | |
| 供給能力 | 1.4sec/pc | |
| 品番切替 | 本体毎交換 | |

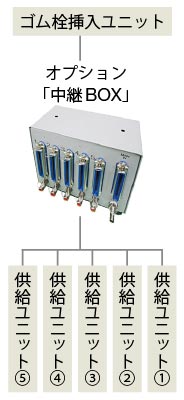

| オプション | 中継BOX | ゴム栓供給機 Max5品番を接続可能で、タッチパネルで切り替え可能 |
