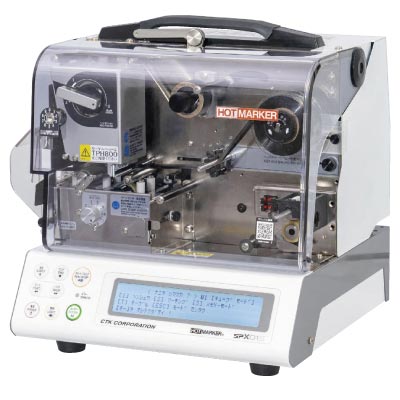

サーマルプリント式プリンター SPX01S/SPX01H
チューブ、マーカーラベル、マーカープレート（端子記銘板）のマーキング。
HOT MARKER
品名：サーマルプリント式プリンター
型式：SPX01S/SPX01H
メーカー名：CTK
※写真はSPX01S
製品説明
- 新型ソフトウエア搭載で多彩な機能が対応可能に直感的な操作で使い勝手が大幅に向上
- 印字ワークの挿入、セットをよりスムーズにハード面での使いやすさが進化
- 印字データの保管・書込みが可能なUSBメモリー
- 印字・切断したマークチューブを専用テープで自動整列するライニングユニット
- 印字の質を更に改善しつつも印字速度を約10%向上
- 付属キーボードからの操作により製品単体での運用が可能。
データを活用した高速・連続印字で高い生産性を実現
- サーマルプリント式のプリンターは、サーマルヘッドを利用した熱転写印字で、優れた耐久性を有しています。
- SPX01シリーズは、SPX01SとSPX01Hの2つの機種をご用意しています。 この内、SPX01Hは、ライニングユニットの取り付けが可能なマルチユース機です。 また、両機ともオプションでUSB端子を設定できます。

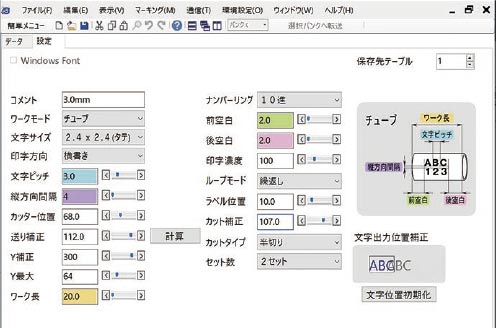

テーブル設定画面内ワークイラスト変更機能
設定値を入力するだけで、印字位置を即座にイラストで表示。完成イメージを直感的に確認できます。設定値はスライダーを動かすだけで自由に変えられます。

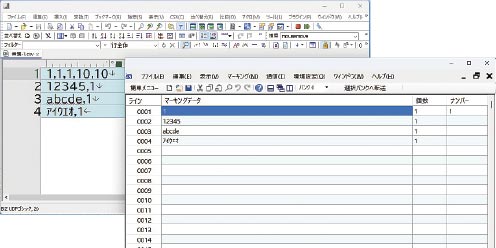

CSVファイル読込機能
読み込んだCSV ファイルは、そのままマーキングデータとして取り込めるためスムーズに作業を進めることができます。

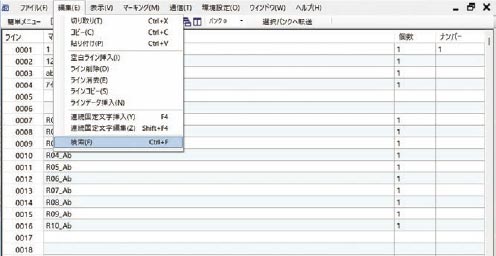

表示ファイル内検索機能
表示したいマーキングデータを一発で検索できるようになりました。見たいマーキングデータがすぐに見つかる「SPX01 シリーズ」注目の機能です。

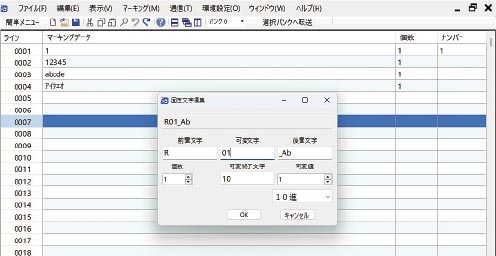

アルファベットナンバリング機能
設定画面に入力するだけで、アルファベットも数字も思いのまま配列できます。作業が大幅に効率化します。
リドゥ・アンドゥ機能
直前に行った操作を簡単に取り消すことができるので、作業のやり直しがスムーズになりました。業界唯一の便利な機能です。

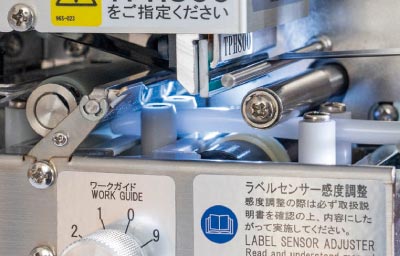

ワークセットが片手でできる！
ワークガイド部に取り付けたユニットにより、ワーク挿入を片手でできるようになりました。ケガすることなく安全に作業できます。
印字速度が従来機より約10%UP！
従来機よりも高性能のモーターと新しいサーマルヘッドを搭載。印字の美しさはそのままに、印字速度は10％速くなりました。作業の効率が大幅に向上します。※SPX01Sの場合
他社のデータと連携
ECADソリューションズ社、図研アルファテック社で制作したCADデータとリンクしているため、データをそのまま取り込んで印字することができます。
英語にも対応、アップデートも快適
表示言語は、日本語/英語の２言語対応。海外工場でも使いやすくなりました。新しいソフトウェアをダウンロードすることができるので、最新の状態にアップデートできます。
新規実装機能（ソフトウェア）
| 編集機能 | 統合データファイル | 統合データファイル新規作成時、環境設定で設定した 統合データ用テーブル設定を20個から選択可能 |
|---|---|---|
| 統合データファイル作成時接続された SP からのテーブル設定読込機能 | ||
| ファイルの読込 | CSVファイル読込機能 | |
| 他社機データファイル読込機能 | ||
| 編集機能 | アルファベットナンバリング機能 | |
| リドゥ・アンドゥ機能 | ||
| 表示ファイル内検索機能 | ||
| テーブル設定画面内ワークイラスト変更機能 | ||
| 画面表示 | 統合データファイルのデータ入力タブへ ワークモード・ワーク長・カッター位置・Y 補正を追加表示 |
|
| 環境設定 | 環境設定でのテーブル設定を20種類保存可能 | |
| マーキング | セットモードWinフォント対応（近日実装予定） | |
| セットモード反転文字対応（近日実装予定） | ||
| マーキング時のY補正エラー発生時のY補正値修正機能(統合データのみ対応) | ||
仕様
| 型式 | SPX01S | SPX01H | |||
|---|---|---|---|---|---|
| モデル | スタンダードモデル | ハイスペックモデル | |||
| 機材 Block | Block8 | ||||
| 印字方式 | サーマルプリント方式 | ||||
| サーマルヘッド型式 | TPH800 | ||||
| 本体操作言語 | 日本語/英語（切替式） | ||||
| 対象ワーク | 塩ビチューブ※1 | 外径φ 2.0 ～ 22.0mm | 外径φ 2.0 ～ 28.0mm | ||
| 収縮チューブ※1 | 折幅最大 35mm程度 | 折幅最大 45mm程度 | |||
| マーカーラベル | 短尺 ･ 長尺 | ||||
| マーカープレート | 各種 | ||||
| 書体 | シーティーケイ オリジナルフォント | ||||
| 標準フォント | 文字サイズ |
2.4×2.4（タテ/ ヨコ）、
1.8×1.8（タテ/ ヨコ）、 2.4×1.2（タテ/ ヨコ）、 1.8×0.9（タテ/ ヨコ）、 3.0×2.4（タテ/ ヨコ）、 2.0×1.2（タテ/ ヨコ）、 5.0×3.0（タテ）、 2.7×2.1（タテ） |
|||
| 文字種類※2 | 数 字 ０～９ 英 字 大文字：Ａ～Ｚ 小文字：ａ～ｚ カタカナ ア～ン 記 号 各種 |
||||
| 特殊フォント | 1 | 文字サイズ | 2.4×2.4（タテ） 3.0×2.4（タテ） | ||
| 文字種類 | 6 9 アースマークｘ４種 _（アンダーバー）組込済み | ||||
| 2 | 文字サイズ | 4.0、5.0、5.5mm※3 | |||
| 文字種類 | 6 9 アースマークｘ４種 _（アンダーバー）組込済み | ||||
| 桁数ｘ段数 | 22桁×1段、10桁×2段、6桁×3段、4桁×4段 | ||||
| ナンバリング | 10進・16進・逆10進・逆16進 | ||||
| ディスプレイ | 白色バックライト付き液晶画面（40桁×4段） | ||||
| スタンドアローン入力方法 | キーボード（付属品） | ||||
| インターフェース | USB | ||||
| 本体メモリー | 最大1,000ライン＋1,000×8バンク | ||||
| USBメモリー | メーカーオプション | ||||
| カッター | 自動/手動式全半切能装備 | ||||
| プリフォアード | 適応ワーク | 塩ビチューブ外径φ2.5～8.0mm | |||
| ライニングユニット RM81T※4 |
適応ワーク | －(オプション設定なし) | 塩ビチューブ外径φ2.5～6.0mm | ||
| 貼付テープ | LT1230（幅12.0mm×30m） | ||||
| 生産能力 | 1 | チューブモード | 約5,300個/時間 （長さ20mm5桁×1段マーキング） |
約4,900個/時間 （長さ20mm5桁×1段マーキング） |
|
| 2 | RMモード | － | 約4,600個/時間 （長さ20mm5桁×1段マーキング） |
||
| 電源 | AC100～240V 50/60Hz | ||||
| 本体 | 寸法 | 315W（カッターシールド含）×280Ｄ×330Ｈmm | |||
| 重量 | 11.5kg | 11.5kg（オプション未装着） | |||
| カラー | ホワイトｘグレー | ホワイトｘグレーｘブルー | |||
| 印字テープ幅20mmｘ長さ200m/巻 | 黒：S611-20（出荷時１巻装着済） | ||||
- ※1：切断幅は25mmまでです。それ以上の幅を切断する場合は「カッターブレードW-1/切断幅45mmオプション」を別途ご用意ください。
- ※2：文字サイズにより一部含まれないフォントがあります。
- ※3：同一書体内に割振り
- ※4：「ライニングユニットRM81T」はSPX01H専用のメーカーオプションです。
オプション
| USBメモリー | SPX01本体でUSBメモリーを使用しデータの保存が可能 |
|---|---|
| RM81T | SPX01H専用のチューブ整列ユニット |
| TH400 | 本体上部を利用しチューブを安定供給 |
| C-3 | 別置き設置型チューブホルダー |
| リールセット | TH400、C-3共用の替リール |
バーコード
| 書体 | CODE39 準拠 |
|---|---|
| 文字サイズ | 40ポイント以上推奨 |
| チェックデジット | 選択式（モジュラス43を使用） |
| 適応ワーク | 塩ビチューブ：外径φ4.0mm以上（バーコードのみマーキング） |
| マーカーラベル、マーカープレート |
制御ソフトウェア『PCMS5』
| 対応OS※1、※2 | Windows10、Windows11 |
|---|---|
| 適応PC | 各OS推奨値以上のスペックを有し、USBポートの使用可能なPC |
| メモリ | 各OS推奨値以上 |
| ハードディスク | 各OS推奨値以上 |
- ※1：Microsoftのサポートが終了した時点で、対応OSから除外されます。
- ※2：インストール済みのOSを別のOSへアップグレードした場合は、正常に動作しない場合があります。
