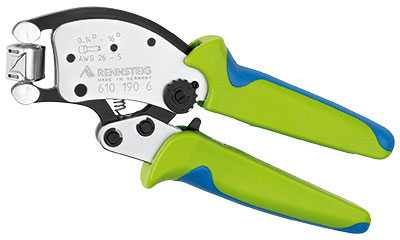

挿入角度調整タイプ「Twistor16」
フェルールクリンパー
セルフアジャストメント機構で、一つの工具でサイズの違うフェルールの圧着が可能です。
ラチェット機構により、確実な圧着トルクが得られます。

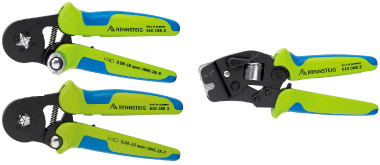

使用状況により選べる「挿入角度調整タイプ」「サイド挿入タイプ」「先端挿入タイプ」があります。
製品説明
- ボディーはクローム仕上げ。
- ツールの調整なしで多くのサイズに対応。

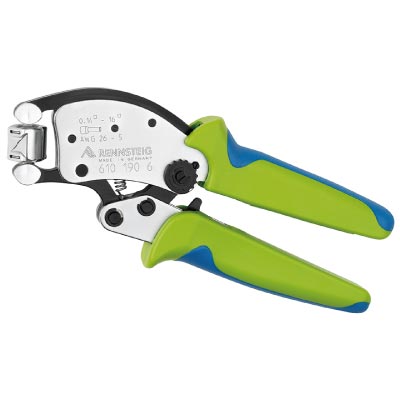

- PIN462281に適合した絶縁/非絶縁フェルールを自動的に正方形にクリンピングします。
- 360°回転可能。8箇所でロック可能。
- 超スリムで限られた場所でもアクセス可能。

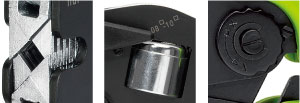

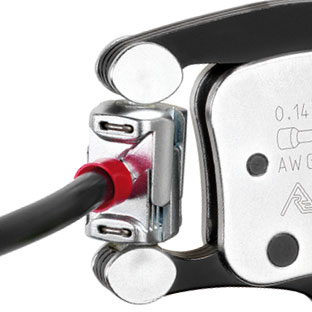

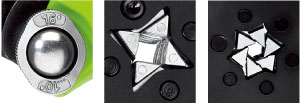

360°回転、8つのロック可能箇所

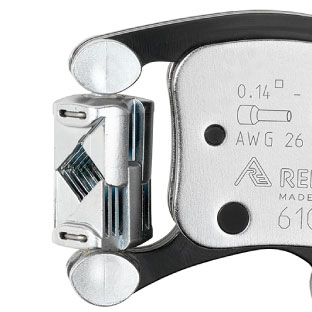

最適な正方形圧着

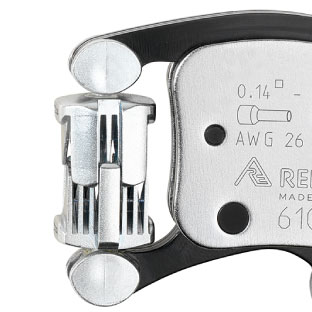

セルフガイドクリンピング機構

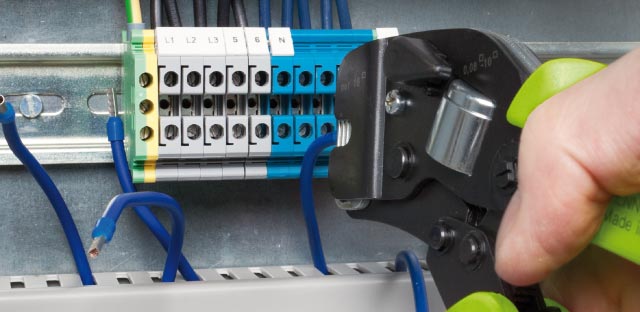

クリンプヘッドを360°回転させることが出来るので、作業しにくい狭い場所などで威力を発揮します
仕様
| 端子 | 型式 | 圧着形状 | 圧着能力 | 長さ mm |
重量 g |
|
|---|---|---|---|---|---|---|
| mm² | AWG | |||||
 |
T6101906 |  |
0.14-16.0 | 26-5 | 200 | 478 |
DIN 46 228準拠

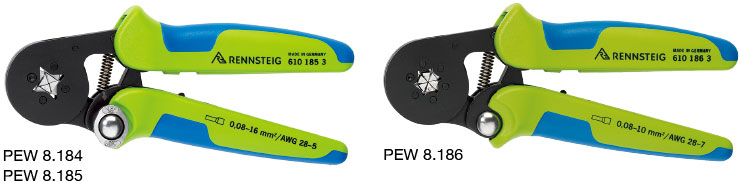

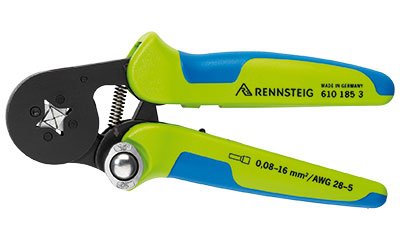

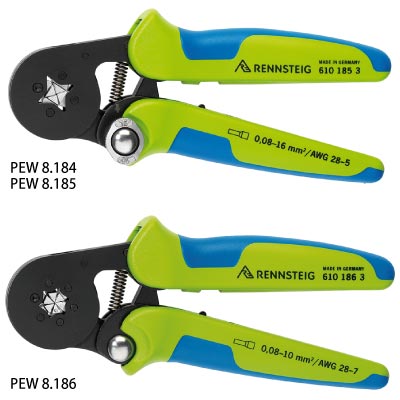

サイド挿入タイプ
製品説明
仕様

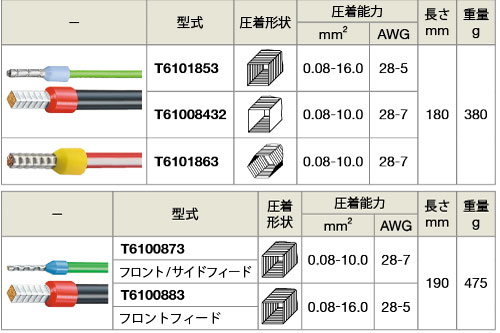

| 端子 | 型式 | 品名 | 圧着形状 | 圧着能力 | 長さ mm |
重量 g |
|
|---|---|---|---|---|---|---|---|
| mm² | AWG | ||||||
 |
T6101843 | PEW 8.184 | |
0.08-10.0 | 28-7 | 180 | 380 |
| T6101853 | PEW 8.185 | 0.08-16.0 | 28-5 | ||||
| T61008432 | PEW 8.185 |  |
0.08-10.0 | 28-7 | |||
 |
T6101863 廃盤 |
PEW 8.186 |  |
0.08-10.0 | 28-7 | ||

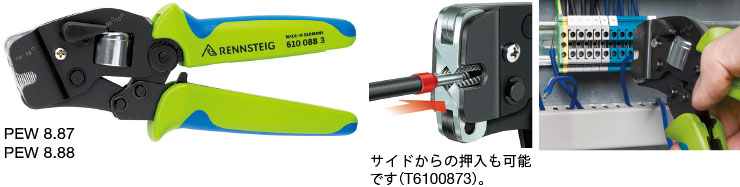

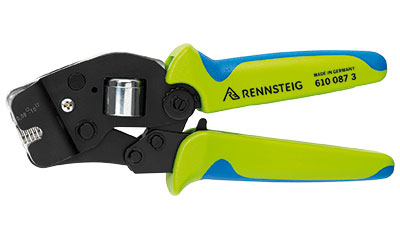

先端挿入タイプ
製品説明

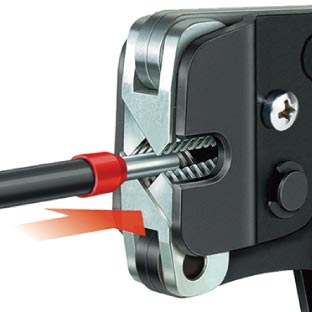

サイドからの押入も可能です（T6100873）
仕様
| 端子 | 型式 | 品名 | 挿入方向 | 圧着形状 | 圧着能力 | 長さ mm |
重量 g |
|
|---|---|---|---|---|---|---|---|---|
| mm² | AWG | |||||||
|
T6100873 | PEW 8.87 | フロント/ サイドフィード |
|
0.08-10.0 | 28-7 | 190 | 475 |
| T6100883 | PEW 8.88 | フロントフィード | 0.08-16.0 | 28-5 | ||||
ドイツ[レンシュタイグ]RENNSTEIG
