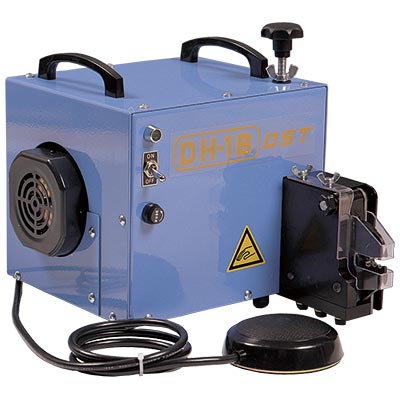

電動式クランパー DH-1B
製品説明
- 標準ダイスの他、交換ダイスも豊富で簡単に取り付けることができます。
- 圧着ダイスは、上型ダイスと下型ダイスとの間隔が端子筒部外径に合わせ、
- ワンタッチ調整できますのでより作業性に優れています。
- AC100Vで持ち運びにも便利です。
- フットスイッチ駆動式なので両手で作業できます。
- 卓上タイプ。
- 銅線用圧着端子・圧着スリーブ専用。
- 低騒音、省エネタイプ。
- ハーネス加工や盤の配線等に要求される迅速な作業や、多品種少量の作業で手動にたよらないもの等に最適です。
仕様
| 品名 | 電動式クランパー |
|---|---|
| 型式 | DH-1B |
| 適用範囲 | 0.08～5.5mm² （オプションダイス使用時） |
| タクトタイム | 約1秒/回 |
| 外形寸法 | W200×D250×H190mm |
| 電源 | AC100V,50/60Hz |
| 重量 | 19kg |

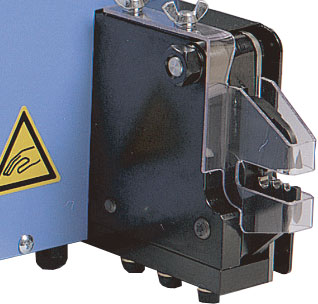

圧着ダイス一覧
| 付属区分 | ダイス名 | 適用範囲 | 使用端子 | 端子形状 |
|---|---|---|---|---|
| 標準 付属 |
DS-1 | 1.25～5.5mm² | 裸圧着端子 裸スリーブ |
 |
| 別売 オプション |
05C | 0.08mm²,0.3mm²,0.5mm² |  |
|
| 05N | 0.08mm²,0.3mm²,0.5mm² | 絶縁付端子 絶縁付スリーブ |
 |
|
| 3号 | 1.25mm² |  |
||
| 4号 | 2.0mm² |  |
||
| 5号 | 5.5mm² |  |
||
| 7号A | CE-2,CE-5 | 絶縁付閉端接続子 |  |
