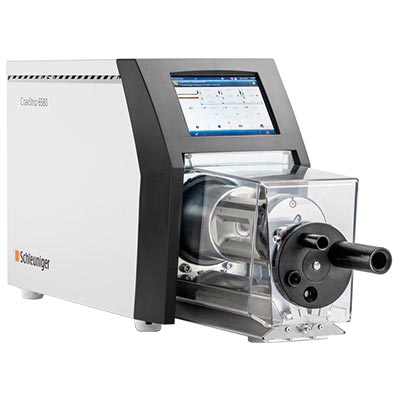

同軸ケーブルストリップ装置 CS6580Schleuniger

同軸ケーブルストリップ装置 CS6580 CoaxStrip 6580 4枚のブレード全体を使い、薄く強く密着した被覆を取り除きます。最長100mmのストリップ長さ。

同軸ケーブルストリップ装置

CS6580【CoaxStrip 6580】


4枚のブレード全体を使い、薄く強く密着した被覆を取り除きます。最長100mmのストリップ長さ。

  • 高精度かつ強力な加工装置。
  • 独自の4枚ブレードにより、薄い被覆も硬い被覆も加工可能。
  • 幅広い範囲の対象加工ケーブル。
  • ケーブル端探知機能による高精度のストリップ長精度。
  • バーコードスキャナー機能。
  • シュロニガー社の標準ユーザーインターフェースS.ON搭載。
  • ツール無しでカバーを取り外し、メンテナンスが簡単にできます。
  • 視認性の高いフルカラースクリーンを採用。日本語対応で、わかりやすく簡単に操作可能。
  • 非熟練作業者の為にパソコンによる操作やバーコードリーダーを使用した操作環境など様々なオプションを設定。
  • 剥きカスを吹き飛ばすエアジェットを標準搭載。

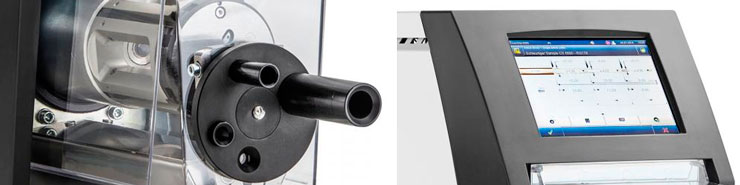

CoaxStrip6580は、単線ケーブルに加え、同軸・3芯同軸・多芯同軸ケーブルの多段階加工をプログラミングできる電線ストリップ装置です。
最新のタッチパネルカラーディスプレイと使いやすいユーザーインターフェース、並びに高精度の機構により、高い加工品質と繰り返し精度を実現しました。
独自の4枚ブレード機構により、より薄くより硬い、または少々円形ではない被覆も加工できます。
ブレードは、ケーブルの軸に対して直線で垂直方向に切込みます。その結果、きれいで高精度な切断となります。
加えて安全カバーは工具無しで取り外すことができ、メンテナンスを効率的にしました。
CoaxStrip6580は大量生産に加え、少量生産、迅速な段取り替えにも適した装置となっています。

CoaxStrip 6580 同軸ストリップ装置

■技術概要

ストリップ品質を向上させる為のストップ加工の新しい革新的な概念

  • 切込み径とセントライザーの径はレイヤーごとに各々設定できます。ブレードはケーブルの軸に対し直線かつ垂直に切込み、セントライザーに隣接した状態で調整されます。
  • 加工径によって、刃先の切込点が異なります。そのことにより、刃先全体を加工に使用することになり、ブレードの寿命が延びます。
  • ブレードは刀身が一平面になっており、切断及びストリップ中に横方向の力を生じない。
  • 4枚のブレードを使用している為に接触面が広く、薄い、または密着の強い被覆のストリップも可能です。

■適用範囲

プログラム可能な加工パラメータ
  • 切込み位置
  • 切込み径
  • セントライザーの径
  • 切込み速度
  • ストリップ時ヘッド回転速度
  • ストリップ時ヘッド回転方向
  • 切込直後の停止時間
  • 引張り時の切込み径
  • ストリップ長(セミストリップ、フルストリップ)
  • ストリップ速度
  • ストリップ時のヘッド回転有無
  • ストリップ加工順序
  • グリッパー圧

素材
  • カプトン®
  • ケーブル
  • ゴム
  • コルゲートチューブ
  • シールド線
  • シリコン
  • テフゼル®
  • テフロン®
  • ポリウレタン
  • ポリエステル
  • 一芯線
  • 塩化ビニル
  • 高圧ケーブル
  • 高速通信データケーブル
  • 三軸ケーブル
  • 絶縁電線
  • 多芯線
  • 単芯線
  • 単線
  • 同軸ケーブル
  • 特殊な絶縁体の電線
  • 二重被覆電線加工
  • 撚り線
  • 裸線

生産能力
  • 2層ストリップ
  • コンフォーマブルケーブル加工
  • ジャケット&芯線ストリップ
  • ツイスト機能
  • ディスクリートワイヤストリップ
  • ディスクリートワイヤ加工
  • フルストリップ
  • 左右フルストリップまたは左右セミストリップ
  • 三軸ケーブル加工
  • 多芯線ストリップ
  • 多芯線加工
  • 多層ケーブルストリップ
  • 多段ストリップ
  • 電源ケーブル加工
  • 同軸ケーブルストリップ
  • 同軸線加工

型式 CS6580
最大ケーブル径 最小1.5mm
最大17mm
切込み設定単位 0.01mm
最大ストリップ長 100mm
ストリップ長の設定単位 0.01mm
ケーブルグリッパー モーター制御によるグリッパー圧調整
加工サイクル時間 5秒(ケーブル種類とプログラム内容により変動)
生産能力 250~550本/時(ケーブル種類とプログラム内容により変動)
加工プログラムメモリー数 ケーブル1000種類分
インターフェイス USB x2、イーサネット x2、SMI x2 (SMIはオプション)
ノイズレベル <70db(A)
電源 100-240 VAC、400VA、50/60 Hz
圧着空気接続(エアージェット機能用) エアジェット
0.4 - 0.6 Mpa / 4-6 bar / 5-12 l/min
サイズ(L x W x H) 670 x 200 x 333 mm
重量 28kg
