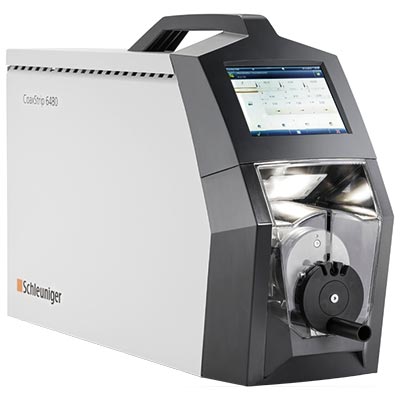

同軸ケーブルストリップ装置 CS6480Schleuniger

同軸ケーブルストリップ装置 CS6480

同軸ケーブルストリップ装置

CS6480【CoaxStrip 6480】


3枚のブレード全体を使い、薄く強く密着した被覆を取り除きます。最長50mmのストリップ長さ。

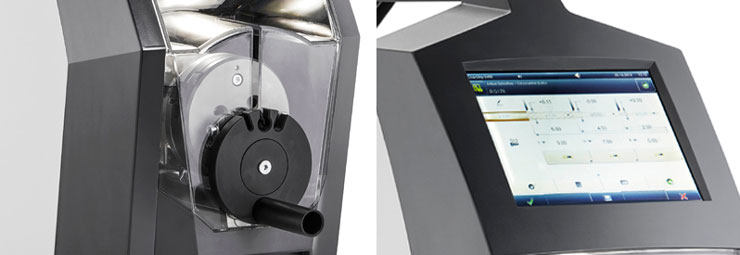

  • 視認性の高いフルカラースクリーンを採用。日本語対応で、わかりやすく簡単に操作可能。
  • 非熟練作業者の為にパソコンによる操作やバーコードリーダーを使用した操作環境など様々なオプションを設定。
  • 剥きカスを吹き飛ばすエアジェットを標準搭載。

CoaxStrip6480は、単線ケーブルに加え、同軸・3重シールド同軸多芯ケーブルの多段階加工をプログラミングできる電線ストリップ装置です。 短時間の加工サイクルタイム、加工順序を任意に選択可能な多段ストリップ、ケーブル外径自動確認、ケーブル終端検知、 自動ケーブル引き込み機能を備えた複数のステップにより、高い精度と信頼性が保証されます。
ブレードの刃先部は直線的でケーブル軸に垂直であり、きれいで高精度な切り込みが可能です。 さらに、保護カバーは工具なしで取り外すことができ、機械のメンテナンスが容易になります。

容易なプログラミング、サンプルプログラミングライブラリ、1,000のプログラムメモリを持つ シュロニガー社標準ユーザーインターフェイスS.ON を搭載しています。これにより大量生産に加え、 少量、迅速な段取り替えにも適した装置となっています。お客様のニーズに合わせた柔軟性と生産性を最大限に高めます。

CoaxStrip6480 同軸ケーブルストリップ装置

■適用範囲

プログラム可能な加工パラメータ
  • 切込み位置
  • 切込み径
  • セントライザーの径
  • 切込み速度
  • ストリップ時ヘッド回転速度
  • ストリップ時ヘッド回転方向
  • 切込直後の停止時間
  • 引張り時の切込み径
  • ストリップ長(セミストリップ、フルストリップ)
  • ストリップ速度
  • ストリップ時のヘッド回転有無
  • ストリップ加工順序
  • グリッパー圧

素材
  • カプトン®
  • ケーブル
  • ゴム
  • コルゲートチューブ
  • シールド線
  • シリコン
  • テフゼル®
  • テフロン®
  • ポリウレタン
  • ポリウレタン
  • ポリエステル
  • 一芯線
  • 塩化ビニル
  • 高圧ケーブル
  • 高速通信データケーブル
  • 三軸ケーブル
  • 絶縁電線
  • 多芯線
  • 単芯線
  • 単線
  • 同軸ケーブル
  • 特殊な絶縁体の電線
  • 二重被覆電線加工
  • 撚り線
  • 裸線

生産能力
  • 2層ストリップ
  • コンフォーマブルケーブル加工
  • ジャケット&芯線ストリップ
  • ツイスト機能
  • ディスクリートワイヤストリップ
  • ディスクリートワイヤ加工
  • フルストリップ
  • 左右フルストリップまたは左右セミストリップ
  • 三軸ケーブル加工
  • 多芯線ストリップ
  • 多層ケーブルストリップ
  • 多段ストリップ
  • 電源ケーブル加工
  • 同軸ケーブルストリップ
  • 同軸線加工

型式 CS6480
最大ケーブル径 12mm
切込み設定単位 0.01mm
ブレード枚数 3枚
最大ストリップ長 50mm
ストリップ長の設定単位 0.01mm
ケーブルグリッパー モーター制御によるグリッパー圧調整
サイクル時間 47秒(ケーブル種類とプログラム内容により変動)
生産能力 400~650本/時(ケーブル種類とプログラム内容により変動)
加工プログラムメモリー数 1000
インターフェイス USB x2、イーサネット x2、SMI x2 (SMIはオプション)
ノイズレベル <70db(A)
コンプレッサー
エアー接続
エアジェット
0.4 - 0.6 Mpa / 4-6 bar / 5-12 l/min
電源 100~240VAC,50~60Hz
外形寸法 585×182×370mm
重量 22kg
