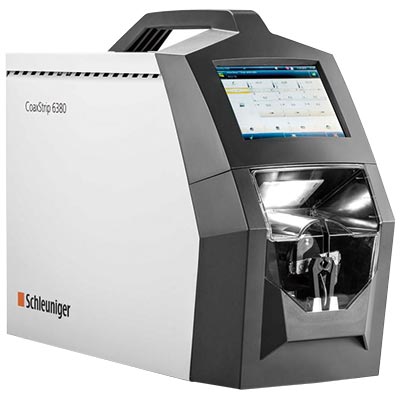

同軸ケーブルストリップ装置 CS6380

製品説明

• 高精度かつ加⼯サイクル時間短縮を実現
• ケーブル端検知機能による高精度のストリップ長精度
• ケーブル径の自動確認機能による誤ったケーブルの加⼯を防⽌
• バーコードスキャナー機能
• シュロニガー社の標準ユーザーインターフェースS.ON 搭載
• タクトタイム短縮化により、約20～30％生産性が向上（ケーブル種類とプログラムないようにより変更）。
• 基本的な加工プログラムはあらかじめ登録されており、最大で1000プログラムをメモリーに登録可能。
• 最大ケーブル径8mm
• 最大ストリップ長40mm
• 非熟練作業者様用にパソコンによる操作やバーコードリーダーを使用した操作環境など様々なオプションを設定。
• 日本語対応の大型フルカラータッチスクリーンにより、わかりやすく簡単に操作することが可能。

旧同軸ケーブルストリッパーシリーズ機の機能をさらに向上させた新機種。 最長40mmのストリップ長さ、静粛性を向上させながら約25％早いタクトタイムを実現し、 視認性の高い大型フルカラースクリーンを採用。

単線ケーブルに加え、同軸・3同軸・多芯同軸ケーブルの 多段階加工をプログラミングできる電線ストリップ装置です。 短時間の加工サイクル、加工順序を任意に選択可能な多段階ストリップ、ケーブル径自動確認、 ケーブル端検知、自動加工取り消し機能を備え、高精度と高信頼性の加工が可能です。 容易なプログラミング、サンプルプログラムライブラリー、1000のプログラムメモリを持つシュロニガー社 標準ユーザーインターフェースS.ONを搭載しています。 これにより大量生産に加え、少量生産、迅速な段取り替えにも適した装置となっています。 上記により、お客様のニーズに合わせた柔軟性と生産性を最大限に高めます。

適用範囲

材料

• カプトン®
• ケーブル
• ゴム
• シールド線
• シリコン
• テフゼル®
• テフロン®
• ポリウレタン
• ポリウレタン
• ポリエステル
• 一芯線
• 塩化ビニル
• 極細三軸ケーブル
• 極細同軸ケーブル
• 高速通信データケーブル
• 三軸ケーブル
• 絶縁電線
• 多芯線
• 単芯線
• 単線
• 同軸ケーブル
• 特殊な絶縁体の電線
• 二重被覆電線加工
• 撚り線
• 裸線

加工能力

• 2層ストリップ
• コンフォーマブルケーブル加工
• ジャケット＆芯線ストリップ
• セミストリップ
• ツイスト機能
• ディスクリートワイヤストリップ
• ディスクリートワイヤ加工
• フルストリップ
• 極細同軸ケーブル加工
• 左右フルストリップまたは左右セミストリップ
• 三軸ケーブル加工
• 多芯線ストリップ
• 多芯線加工
• 多層ケーブルストリップ
• 多段ストリップ
• 同軸ケーブルストリップ
• 同軸線加工

詳細

プログラム可能な加工パラメーター

• 切込み位置
• 切込み径
• セントライザーの径
• 切込み速度
• ストリップ時ヘッド回転速度
• ストリップ時ヘッド回転加工向
• 切込直後の停止時間
• 引張り時の切込み径
• ストリップ長(セミストリップ、フルストリップ)
• ストリップ速度
• ストリップ時のヘッド回転有無
• ストリップ加工順序
• グリッパー圧

仕様
