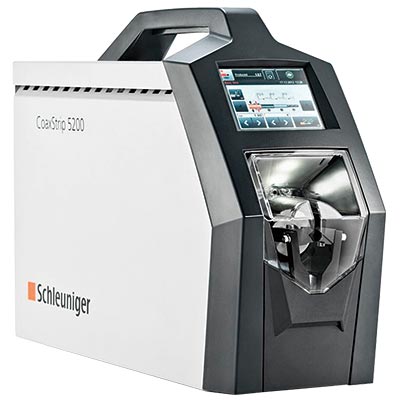

同軸ケーブルストリップ装置 CS5200【CoaxStrip 5200】
一般のケーブルストリッパーとしても利用出来る、汎用タイプ。最大外径7mm。
CoaxStrip 5200
品名：同軸ケーブルストリップ装置
型式：CS5200
メーカー名：Schleuniger
RoHS2対応
製品説明
- 最大ケーブル外径7mmの同軸ケーブル、多芯線、単線を最大33mmストリップ。
- 回転刃による高精度な3段剥き。
- ユーザーフレンドリーなカラータッチパネル。
- 異なるケーブル径の加工を行う際にも機械的な調整は一切不要。
- 超高感度トリガーセンサー。
- 視認性の高い作業エリア。
加工能力
- 同軸ケーブル、多芯ケーブル及び単芯線
- 電線ストリップ
- 同軸ケーブル加工
- ジャケットストリップ
- マルチストリップ
- マルチレイヤー（多層）ストリップ
機能
ケーブルの先端がトリガーセンサーにタッチすることで、加工を開始します。ケーブルは自動的にクランプされ、 プログラムに従い加工がおこなわれます。ケーブル加工完了と同時にクランプが開き、 オペレーターはすぐに加工されたケーブルを取り出すことができます。
特長
- 直感的なカラータッチスクリーンインターフェイス
- サイズの異なるケーブルを加工する際にも機械的操作は不要
- 超高感度トリガーセンサー 細く腰の弱いケーブルに最適
- 視認性の高い作業エリア
仕様
| 型式 | CS5200 |
|---|---|
| 最大外径 | 7mm（0.276“） |
| 設定単位 | 0.01mm（0.01“） |
| 導体断面積 | 0.032-6mm² |
| 最大ストリップ長 | 33mm（1.30“） |
| ストリップ長の設定単位 | 0.01mm（0.01”） |
| 最大ストリップステップ | 3 |
| ケーブルクランプ | プログラミング可能なクランプ圧 |
| サイクル時間 | ≥4.2秒 （ケーブルタイプ及びプログラミングにより異なる） |
| 生産率 | 最大650本/時間 （ケーブルタイプ及びプログラミングにより異なる） |
| メモリー登録数 | 1000ケーブル |
| インターフェース | フットペダル、USB“ホスト” |
| ノイズレベル | <70db（A） |
| 電源供給 | 100/115VAC,230/240VAC,100VAC,50/60Hz |
| サイズ（L×W×H） | 390×130×280mm（15,3×5.1×11”） |
| 重量 | 10kg |
CE適合性：CoaxStrip5200は、機械・電気機器の安全および電磁波適合性に関し、すべてのCEおよびEMC設備ガイドラインに適合しています。
