全自動端子圧着機「キャスタグノン」全自動両端圧着機 C551Se

シンプルでコンパクトな最先端全自動両端圧着機。

販売終了

CASTUGNON

品名：全自動端子圧着機「キャスタグノン」全自動両端圧着機

型式：C551Se

メーカー名：小寺電子製作所

測長切断
ストリップ
圧着
リール

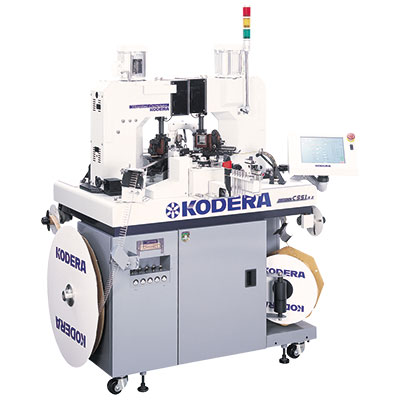

全自動端子圧着機「キャスタグノン」全自動両端圧着機 C551Se シンプルでコンパクトな最先端全自動両端圧着機。
※写真にはオプションが装備されています。

製品説明

  • クリンプフォース（圧着力）モニタを標準装備。
  • 対話式全面液晶フルカラータッチパネルを採用。
  • クリンプハイト自動再現装置（オプション）。

仕様

型式 C551Se
先端設定可能値 0.1～30mm
後端設定可能値 0.1～20mm
最短加工寸法※1※2 ≧44mm[25mm]
最大切断長 99,999mm（約100m）
カッティング公差 ±（0.2+0.002×L）mm以内 L=切断長
圧着端子 オープンバレル連続端子（サイド、エンドフィード）
圧着能力 2.5ton
ストローク 30mmまたは40mm
種類 DCサーボモーター
電源 単相AC200V、AC220V、AC240V 50/60Hz
エア源（N1/min 0.5Mpa） 25
消費電力 静止時 325W
最大 1010W
本体寸法 W1090×D720×H1550mm
重量 450kg

【加工線材】適用線径 AWG12～AWG32（但し、線材による）
適用種類：AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV、テフロン線、ガラス線など。

※1：線材または端子の種類により上記の数値は変化しますので、事前にテストしてください。
※2：[ ]はオプション装備にて可能。
