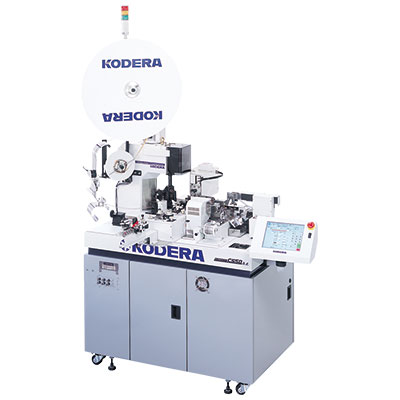

全自動端子圧着機「キャスタグノン」全自動片端圧着・片端撚りハンダ機 C550SZTSe

こちらの製品は販売終了いたしました。

詳細は販売終了品リストのページへ。

代替商品は「全自動端子圧着機「キャスタグノン」全自動片端圧着・両端撚り・片端ハンダ機 C550SZTS 」となります。くわしくはお問い合わせください。

使いやすく美しい大型フルカラー液晶タッチパネルを採用。

販売終了

CASTUGNON

品名：全自動端子圧着機「キャスタグノン」全自動片端圧着・片端撚りハンダ機

型式：C550SZTSe

メーカー名：小寺電子製作所

測長切断

ストリップ

圧着

リール

※写真にはオプションが装備されています。

製品説明

クリンプフォース（圧着力）モニタを標準装備。

仕様

	最大	1403W
型式		C550SZTSe
先端設定可能値		0.1～30mm ※1
後端設定可能値		0.1～30mm ※1
最短加工寸法※2※3		≧40mm[25mm]
最大切断長		99,999mm（約100m）
カッティング公差		±（0.2+0.002×L）mm以内 L=切断長
圧着端子		オープンバレル連続端子（サイド、エンドフィード）
圧着能力		2.5ton
ストローク		30mmまたは40mm
種類		DCサーボモーター
電源		単相AC200V、AC220V、 AC240V 50/60Hz
エア源（N1/min 0.5Mpa）		45
消費電力	静止時	960W
	静止時	1403W
本体寸法		W1210×D705×H1550mm
重量		372kg

※1：先端と後端の合計が47mm以下（但し、特殊な加工を除く）。
※2：[ ]はオプション装備にて可能。
※3：線材または端子の種類により上記の数値は変化しますので、事前にテストしてください。
【加工線材】適用線径：AWG12～AWG32（但し、線材による）
適用種類：AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV、テフロン線、ガラス線など。
