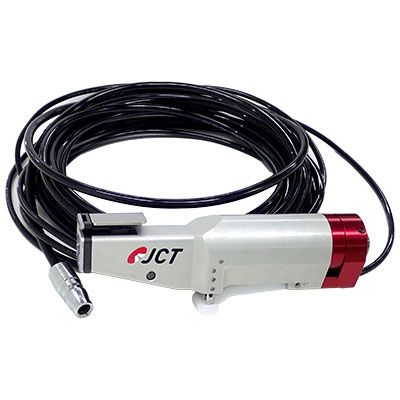

エアー式バンド結束工具 BT111日本連続端子
エアー式バンド結束工具
BT111
結束バンドを締め付けカットするエアー駆動式の工具。
- エアー駆動によるワイヤーハーネスへの結束バンドを締め付けカットする工具です。
- ストレートボディーでカット方向による作業負担を軽減します。

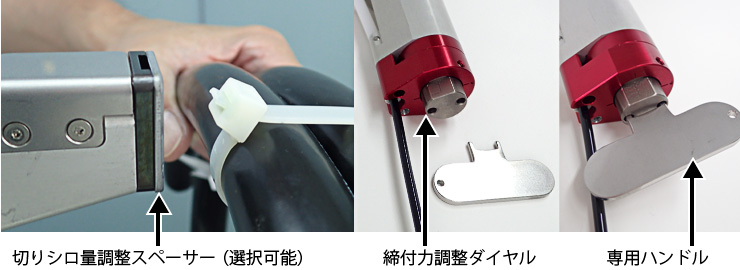

- 結束種類や用途による締付力を調整できます。

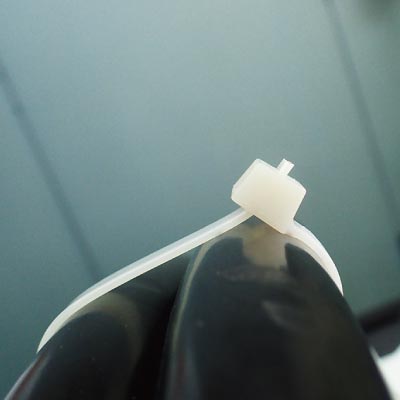

- ストラップ量（残りしろ）を部品交換で変更することができます。

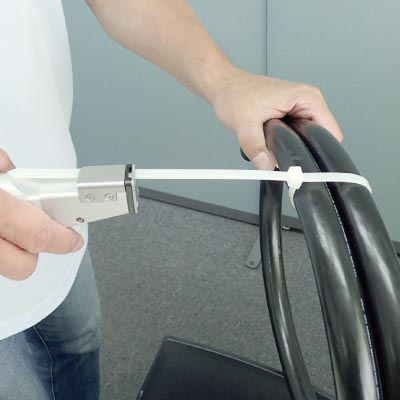

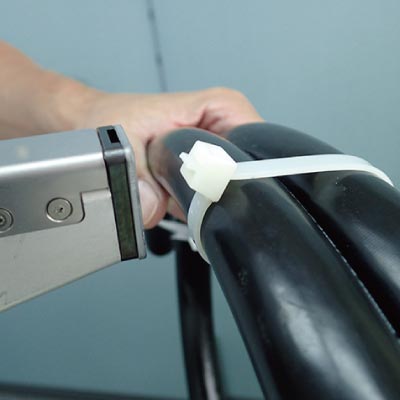

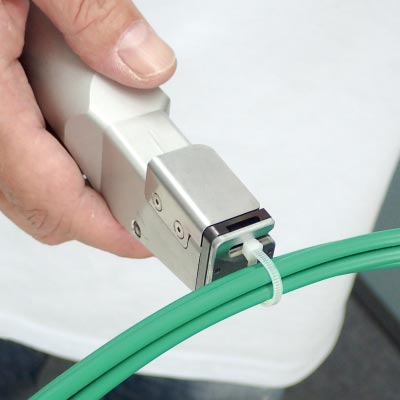

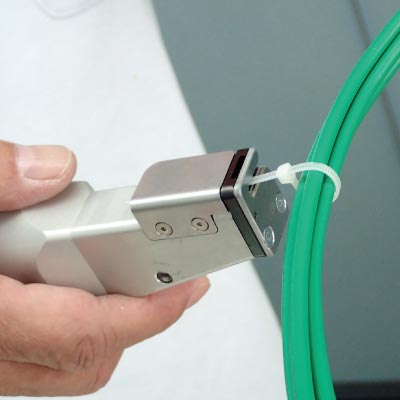

■設置イメージ

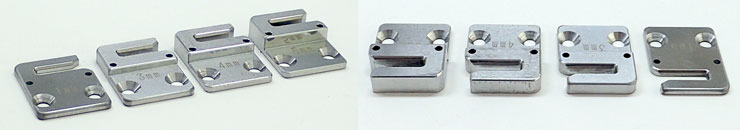

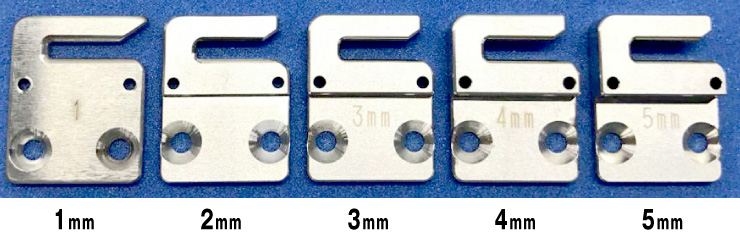

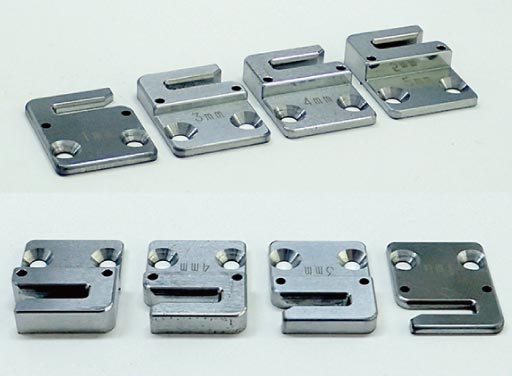

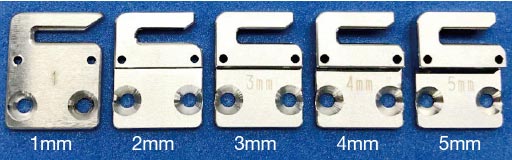

■切りシロ量調整スペーサー
標準で1種類付属しております※要サイズ指定

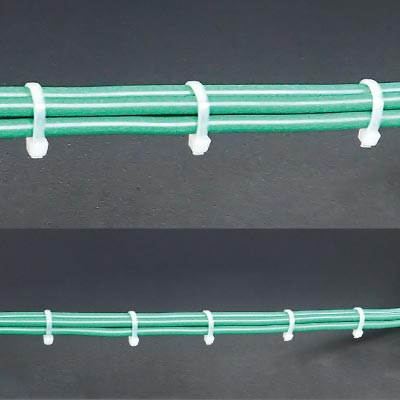

ストラップ量は目安であり、トルク・バンドの種類によって異なります。
■仕様
| 供給圧力 | 0.55±0.02Mpa |
|---|---|
| 締付力調整 | 調整ダイヤル（60N～180N 無段階) |
| 設備寸法 | W168×D33×H53mm |
| 設備重量 | 450g |
| 対応バンド幅 | 2.5mm～6.0mm |
| その他機能 | 切りシロ調整スペーサー（標準で1種類付属しております※要サイズ指定） |
■締付力（参考） 単位：N
| ダイヤル値 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 中央値 | 60 | 80 | 90 | 100 | 120 | 140 | 160 | 180 |
