ボビンスタンド BS-475/BS-875/BS-1125東京アイデアル
![BS-475/BS-875/BS-1125 収縮チューブなどの紙ボビンや、P30までのプラスチックボビンに対応可能なボビンスタンドです。](img/bs-475_220.jpg)
ボビンスタンド
BS-475/BS-875/BS-1125
収縮チューブなどの紙ボビンや、P30までのプラスチックボビンに対応可能なボビンスタンドです。
ボビン押さえバネ付属で、簡易ブレーキとして使用可能です。
型式 | BS-475 | BS-875 | BS-1125 |
---|---|---|---|
シャフト高さ ※1 | 375、425、475mm | 375、475、575、 675、775、875mm |
375、425、525、 625、725、825、 925、1025、1125mm |
シャフト長さ | 250mm | ||
シャフト有効長さ | 約170mm(バネや取り付け金具などを装着した場合のボビン有効幅です) | ||
シャフト径 | φ20 | ||
外形寸法(約) | W410、D380、H510mm | W410、D380、H910mm | W410、D380、H1160mm |
重量 | 約5.5kg | 約5.8kg | 6.8kg |
耐荷重 | 15kg |
※1:シャフトの軸中心のおおよその高さです。

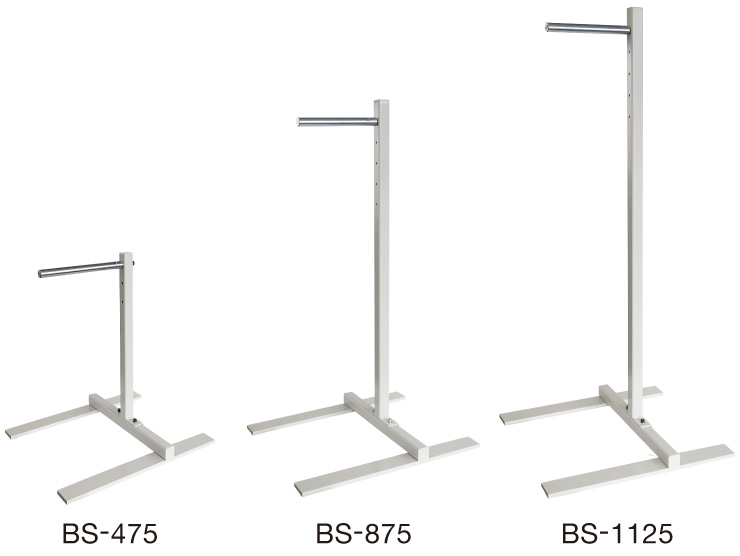

![ボビンスタンドの高さ比較](img/bs-475_740.jpg)

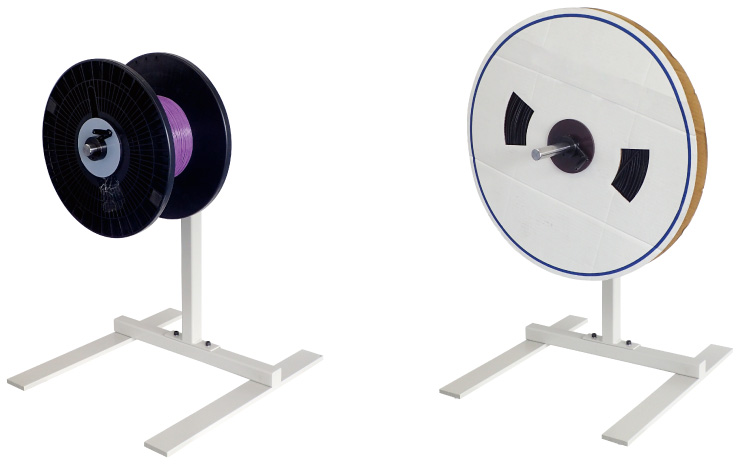

![ボビン・リールをスタンドに取付した例](img/bs-475_02_740.jpg)

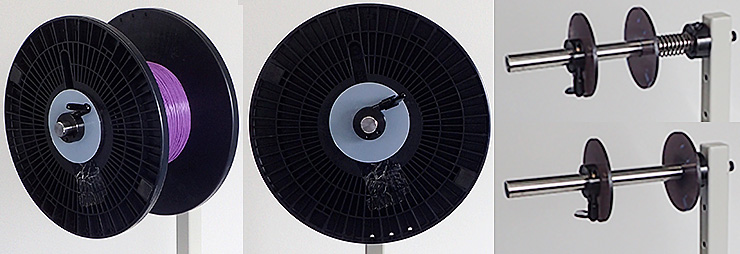

![ボビンスタンドの詳細](img/bs-475_03_740.jpg)
