ホットマーカー(ホットスタンプ式)B200M-FCCTK

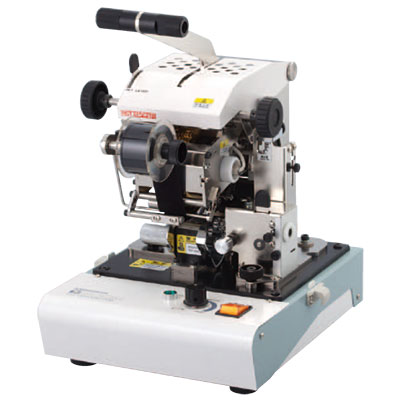

ホットマーカー(ホットスタンプ式)B200M-FC

ホットマーカー(ホットスタンプ式)

B200M-FC


手動式の少量生産に最適なプリンター。

  • 小型・軽量でどなたにも使いやすく、きれいな焼付印字。
  • 少量多種のマークチューブに最適。今、必要なチューブをその場ですぐに製作。
  • チューブ搬送、切断機構装備。
    8桁までのマークチューブ等を搬送・切断可能なFCユニット付き。
  • 各種ワークへの印字に対応(ワークは手動送り)
    搬送・切断ユニットはワンタッチで回転スライドできる可動式。
    印字部の開放により、太径チューブやマーカーラベルなど、
    FCユニット対応外のワークも更に使いやすく。
  • 活字リングなので入力作業が不要です。
  • 可動式チューブ送り、切断ユニット装備。

定番ホットマーカーが装い新たに新登場!
入力作業不要な活字リング選択式印字桁数が8桁へ変更!
日付印字も可能電源ONするだけでラクラク簡単マーキング※印字可能状態になるまで約5分程度必要


チューブ自動送り・切断機構(最大8桁)を標準装備、その場で必要なだけマークチューブを作製し、効率的な線番表示を可能にする、お求め易い普及型のマーキングマシンです

盤製造、計装・プラント工事の必需品

  • 必要なマークチューブをその場で作製
  • 少量生産に最適な仕様

活字式ホットマーカー

  • 屋外でも、気温の低い環境でも、鮮明なマーキング
  • 伝統の焼き付け印字は今も健在!(キレイ!あざやか!よみやすい!!)

可動式チューブ自動送り・切断(FC)ユニットを装備

  • 外径3mmのチューブを、自動送り・切断により印字
  • ユニット部が回転スライド可能で、太径チューブやマーカーラベルにも便利に対応

8桁

  • 日付表示のしやすい「8桁」
  • 様々な表示も可能に

型式 B200M-FC
文字種類 活字サイズ 2.4H×2.4W(mm)
活字ピッチ 3.0mm
桁数 8桁
活字表面形状 フラット
活字内容 0~9、A~Z、+、-、/、. 、空白
選択方式 回転手動
適応ワーク 自動搬送/自動切断 塩ビ/熱収縮チューブ(外径φ3~7mm)
マーカーラベル(長尺タイプのみ)
手動搬送/無切断 塩ビ/熱収縮チューブ(外径φ3~35mm)
マーカーラベル(長尺・短尺タイプ)
マーカープレート(MP-95-25のみ)
自動切断調整 完全(全切)/部分切断(半切)
電源 100V,50/60Hz
本体寸法 200W×290D×325Hmm
本体重量 11.5kg(アッパーケース付)

■印字ワーク「 純正チューブ(塩ビ製)

チューブ内径 適合電線 チューブ内径 適合電線
3.0mm 0.90sq 4.2mm 3.50sq
3.2mm 1.25sq 4.5mm
3.5mm 5.0mm
3.6mm 2.00sq 5.5mm 5.50sq
4.0mm 6.0mm

■印字ワーク「 マーカーラベル」

幅×長さ(mm)
塩ビ製 PET製
6×17(最大5桁) TW-17 PETW0617 PETS0617
6×20(最大6桁) TW-20 PETW0620 PETS0620
6×23(最大7桁) TW-23 PETW0623 PETS0623
6×26(最大8桁) TW-26 PETW0626 PETS0626
6×長尺 LW-100 PETW0699 PETS0699
