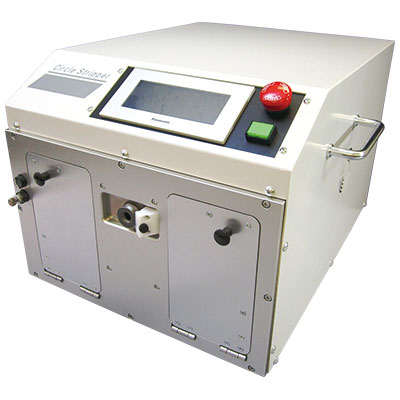

サークルストリッパー ARC-1202
丸刃が自転しながら被膜に切れ目を入れる独自のサークルストリップ方式。楕円や巻線等のストリップも可能。
販売終了
品名：サークルストリッパー
型式：ARC-1202
メーカー名：アサヒ精機
※旧モデルARC-12の動画となります。
製品説明
芯線接触検知機能を搭載（オプション）のハイエンドロータリーケーブルストリッパー。
- 丸刃が自転しながら被覆に切れ目を入れる独自のストリップ方式。
- 切込回数設定（1回または2回）
- 切込形状設定（円または長円）※2
- フルストリップ/セミストリップ加工※3
- 丸刃クリーニング機構（オプション）
- 5段階速度調整
- Hi-Low電線保持圧※4

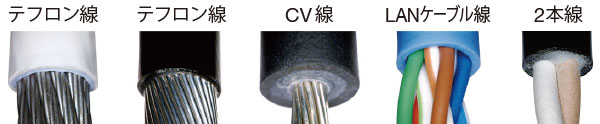

- LANケーブル対応（特殊電線ご使用の際には、ご相談ください）
- 芯線径自動計測※5
- 電線有無センサー標準搭載（2013年3月～）
仕様
| 型式 | ARC-1202 |
|---|---|
| 品名 | サークルストリッパー （Cモニタ―：芯線接触検知付き） |
| 電源 | 100V5A（国内） |
| 供給エア圧 | 0.5～0.7MPa（乾燥空気使用） |
| 使用エア圧 | 0.5±0.05MPa |
| 空気消費量重量 | 約48L/min[ANR]※6 |
| 消費電力 | 最大160W |
| 寸法 | 巾448.4×奥行474.6×高300.2（取手含む） |
| 重量 | 本体のみ33.7Kg （排出ホースの他、専用部品は含まず） |
| 使用環境温度 | 10～40°C |
| 使用環境湿度 | 85%以下但し、結露なきこと |
| 最大加工速度 | 約2.00秒/1本 （電線を挿入して引き抜くことが出来るまでの時間） |
| 加工適応電線径 | φ3～φ12 ※1 |
- ※1：電線の材質、硬さ（柔らかさ）により加工できないものがあります。特殊電線の対応はご相談ください。
- ※2：切込形状によっては運転速度を下げて運転する必要があります。
- ※3：セミストリップ加工時には、加工電線の押し出し機能（Lモード：標準）を選択できます。
- ※4：切込時のみ柔らかい電線の保持をLow圧でチャックすることが出来ます（エア圧調整可）。電線種類によりコレット圧Hi-Lowの選択をします。
- ※5：芯線径自動計測と芯線接触機能は同時オプション機能です。
- ※6：剥き量10mm、切込径φ3.0mm、吸引時間700msec、コレット圧High、1回転の条件で検証しました。
- 電線の材質、硬さ（柔らかさ）により加工できないものがあります。特殊電線の対応はご相談ください。改良により、仕様の変更がある場合がございます。
